Automatik-Anzeige Citroën C1 Peugeot 107 246329 2461E6 240781

Beschreibung

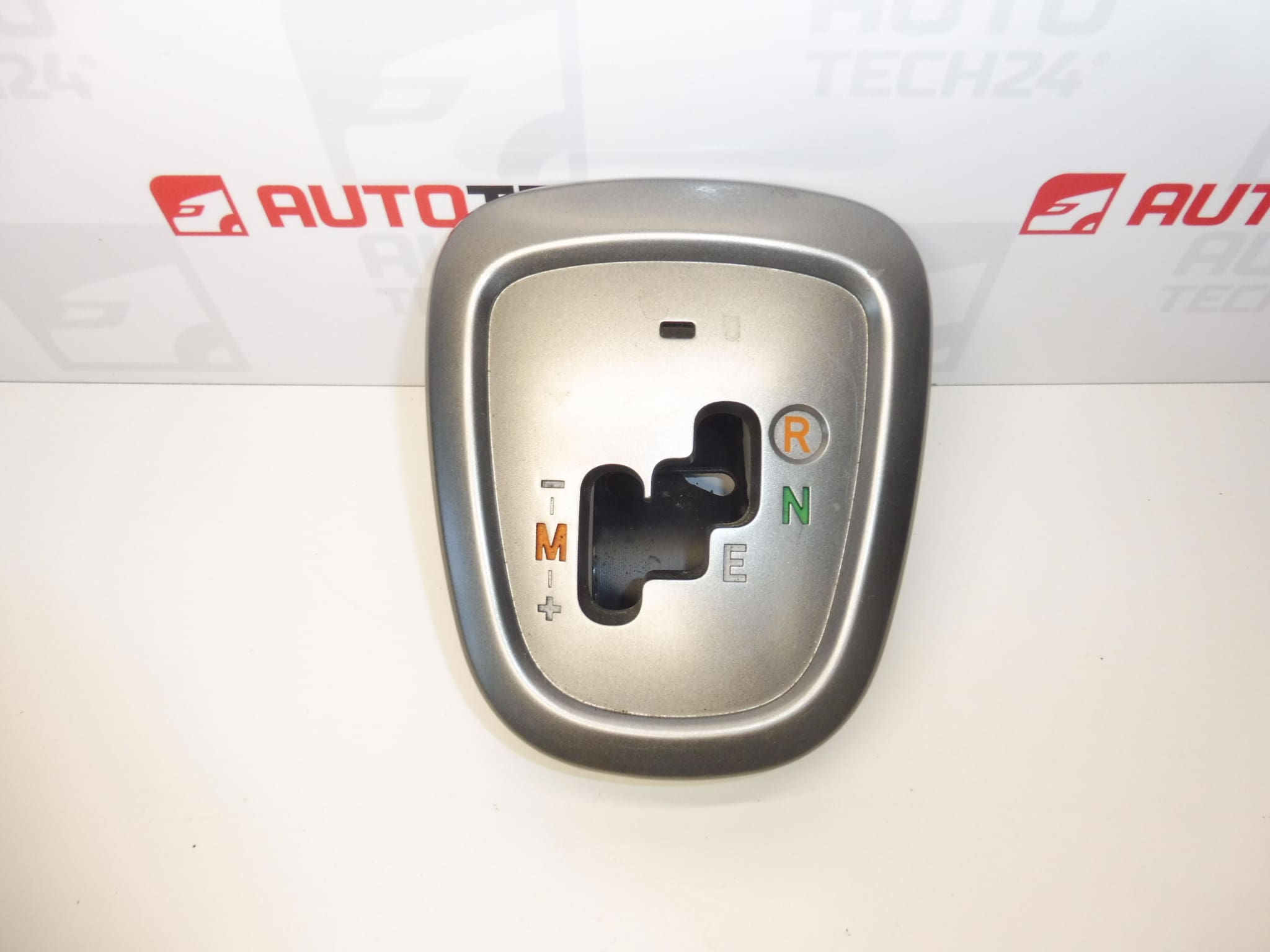

Gangwahlanzeige für die automatisierte Schaltung der Fahrzeuge Citroën C1, Peugeot 107 und TOYOTA Aygo
Schaltkulissengehäuse und Abdeckung der Öffnung des Schalthebels
Bis zum Produktionsjahr 2013

Beschreibung des Teils

Das gebrauchte Gangwahlanzeige mit Schaltkulissengehäuse und Abdeckung der Öffnung des Schalthebels ist ein Ersatz für eine beschädigte Schaltpositionsanzeige oder Schaltkulissenabdeckung. Es ist für Fahrzeuge Citroën C1, Peugeot 107 und TOYOTA Aygo mit automatisierter Schaltung im angegebenen Produktionszeitraum vorgesehen.

Das Teil sorgt für eine übersichtliche Kennzeichnung der Schaltpositionen und deckt die Öffnung rund um den Schalthebel ab. Der Austausch eines beschädigten Teils trägt dazu bei, das Erscheinungsbild des Bereichs um die Schaltung zu verbessern und den korrekten Sitz der Abdeckung wiederherzustellen. Es handelt sich weder um einen vollständigen Schaltmechanismus noch um ein Getriebe.

Bei der Suche nach einem Ersatz sind die Produktnummern 246329, 2461E6 und 240781 entscheidend. Vergleichen Sie neben den Nummern auch die Form, die Kennzeichnung der Schalthebelpositionen und die Befestigungsart des ursprünglichen Teils.

Technische Informationen

• Hersteller: nicht angegeben; die Unterlagen enthalten die Bezeichnung Stellantis CITROEN PEUGEOT.
• Modell: Citroën C1, Peugeot 107, TOYOTA Aygo.
• Teiletyp: Gangwahlanzeige, Schaltkulissengehäuse und Abdeckung der Öffnung des Schalthebels.
• Getriebeausführung: automatisiert.
• Produktionszeitraum: bis zum Produktionsjahr 2013.
• Zustand: gebrauchtes Autoteil.
• Weitere Nummern: nicht angegeben.
• Weitere Bezeichnung: NFP.

Produktcodes

• Produktcodes: 246329, 2461E6, 240781.

Die angegebenen Nummern erleichtern die Suche nach dem Teil. Berücksichtigen Sie bei der Auswahl gemeinsam auch die Ausführung der ursprünglichen Schaltkulisse, der Abdeckung und der Befestigungspunkte.

Montageempfehlung

Das folgende Verfahren ist eine allgemeine Anleitung zum Austausch der Anzeige und der Abdeckung der Schaltkulisse. Die genauen Schritte, die Befestigungsart und ein möglicher elektrischer Anschluss hängen vom jeweiligen Modell und der Fahrzeugausführung ab. Montagedetails zu diesem Teil sind in den Unterlagen nicht angegeben.

1) Vor der Montage

• Vergleichen Sie die Produktnummern, die Abmessungen, die Kontur, die Öffnung für den Schalthebel, die Schaltpositionskennzeichnung und die Befestigungspunkte mit dem alten Teil.
• Prüfen Sie das gebrauchte Teil: Kontrollieren Sie es auf Risse und Verformungen sowie den Zustand der Rastnasen, Befestigungspunkte und Abdeckung.
• Vergewissern Sie sich, dass keine losen Teile vorhanden sind, die die Bewegung des Schalthebels behindern könnten.
• Wenn der Grund für die Reparatur Schwierigkeiten beim Schalten sind, ermitteln Sie zunächst die Ursache. Der Austausch der Abdeckung allein behebt keinen Defekt der Betätigung oder des Getriebes.

2) Benötigtes Werkzeug und Material

• Kunststoff-Demontagewerkzeuge für Innenraumverkleidungen.
• Übliches Handwerkzeug passend zu den tatsächlich vorhandenen Verbindungselementen.
• Taschenlampe, Behälter für abgelegte Befestigungselemente und Schutzunterlage.
• Weiches Tuch und für Innenraumkunststoffe geeignetes Reinigungsmittel.

3) Schritt-für-Schritt-Montage

1. Stellen Sie das Fahrzeug auf einer ebenen Fläche ab und sichern Sie es zuverlässig gegen Wegrollen. Wählen Sie die für die Demontage erforderliche Schalthebelstellung gemäß dem Reparaturverfahren des Fahrzeugs und schalten Sie vor Beginn der Demontage die Zündung aus.
2. Schützen Sie die umgebende Verkleidung vor Kratzern. Fotografieren Sie den ursprünglichen Sitz des Teils und den Anschluss an die Verkleidungen, damit Sie eine Vorlage für den Wiedereinbau haben.
3. Falls ein elektrischer Anschluss getrennt werden muss, klemmen Sie die Batterie gemäß den Anweisungen des Fahrzeugherstellers ab und halten Sie das vorgeschriebene Verfahren ein.
4. Suchen Sie die Befestigungselemente der umgebenden Verkleidung. Lösen Sie die erforderlichen Abdeckungen schrittweise, ohne sie gewaltsam abzuhebeln oder zu verbiegen.
5. Falls der Ausbau des Teils durch den Schalthebelknauf oder ein anderes Bauteil behindert wird, bauen Sie dieses nur auf die für die jeweilige Fahrzeugausführung vorgesehene Weise aus.
6. Lösen Sie die Befestigung der ursprünglichen Anzeige und des Schaltkulissengehäuses. Halten Sie das Teil fest, damit es beim Lösen keine umliegenden Bauteile beschädigt.
7. Falls ein Stecker vorhanden ist, lösen Sie zuerst dessen Verriegelung und ziehen Sie ihn am Gehäuse ab, nicht durch Ziehen an den Leitungen. Nehmen Sie das ursprüngliche Teil vorsichtig heraus.
8. Entfernen Sie Schmutz und gegebenenfalls Bruchstücke von den zugänglichen Auflageflächen. Verhindern Sie, dass sie in den Schaltmechanismus gelangen.
9. Vergleichen Sie beide Teile nebeneinander und setzen Sie das Ersatzteil probeweise ein. Prüfen Sie die Ausrichtung, die Position der Abdeckung und die Übereinstimmung der Befestigungspunkte.
10. Stellen Sie gegebenenfalls den elektrischen Anschluss wieder her und befestigen Sie das Teil, ohne es zu verformen. Wenn es nicht von selbst richtig sitzt, suchen Sie nach der Ursache; ziehen Sie es nicht gewaltsam mit Schrauben fest.
11. Bringen Sie die demontierten Verkleidungsteile wieder an und schließen Sie gegebenenfalls die Batterie gemäß dem Verfahren des Herstellers wieder an. Prüfen Sie vor der Nutzung des Fahrzeugs den Sitz und die Funktion.

4) Kontrollen nach der Montage und Probefahrt / Funktionsprüfung

• Prüfen Sie den festen Sitz, den Anschluss der Abdeckungen, die Position der Abdeckung und die Lesbarkeit der Schaltpositionskennzeichnung.
• Prüfen Sie bei einem sicher abgestellten Fahrzeug und unter den vom Hersteller festgelegten Bedingungen, ob der Schalthebel bei der Auswahl der einzelnen Positionen nicht an der Abdeckung hängen bleibt.
• Falls ein elektrischer Anschluss getrennt wurde, prüfen Sie die Funktion des betreffenden Bauteils.
• Führen Sie eine kurze Probefahrt erst nach erfolgreicher Kontrolle im Stand durch. Verwenden Sie das Fahrzeug bei ungewöhnlichem Widerstand des Schalthebels oder falscher Moduswahl nicht, bis die Ursache behoben ist.

5) Häufigste Montagefehler und wie man sie vermeidet

• Verwechslung der Ausführung: Vergleichen Sie die Produktnummern, die Kennzeichnung der Positionen und die Befestigung, nicht nur das allgemeine Erscheinungsbild.
• Abbrechen der Rastnasen: Ermitteln Sie zunächst, wie die Verriegelung funktioniert, und verwenden Sie ein geeignetes Demontagewerkzeug ohne übermäßige Kraft.
• Eingeklemmte oder verschobene Abdeckung: Prüfen Sie vor der endgültigen Befestigung den korrekten Sitz und die freie Bewegung des Schalthebels.
• Einklemmen möglicher Kabel: Prüfen Sie vor dem Schließen der Verkleidung, ob die Leitungen abseits der Auflageflächen und beweglichen Teile verlaufen.
• Verformung beim Befestigen: Das Teil muss vor dem Festziehen korrekt aufliegen. Erhöhen Sie bei Widerstand nicht die Kraft.

Gründe für eine Beschädigung des Teils

Bei dieser Art von Anzeige und Schaltkulissenabdeckung kommen allgemein folgende Ursachen für Beschädigungen infrage:

• Mechanische Belastung und Stöße bei der Verwendung oder beim Umgang mit Gegenständen im Bereich des Schalthebels.
• Alterung der Kunststoffteile durch Temperaturschwankungen und Sonneneinstrahlung, wodurch sie spröder werden können.
• Unsachgemäße Demontage, bei der Rastnasen, Kanten oder Befestigungspunkte beschädigt werden.
• Schmutz und verschüttete Getränke, die die Abdeckung verschmutzen und zum Festkleben beweglicher Teile führen können.
• Ungeeignete Reinigungsmittel und grobe Reinigung, die die Oberfläche beschädigen oder die Lesbarkeit der Kennzeichnung beeinträchtigen können.
• Falscher Sitz der Abdeckung, der zu Reibung, Verformung und wiederholter Belastung bei der Bewegung des Schalthebels führt.
