Beschreibung
BLAUPUNKT RD4 CD-Autoradio für CITROEN- und PEUGEOT-Fahrzeuge
Das Radio muss per Diagnose zum Auto hinzugefügt werden
Teilebeschreibung

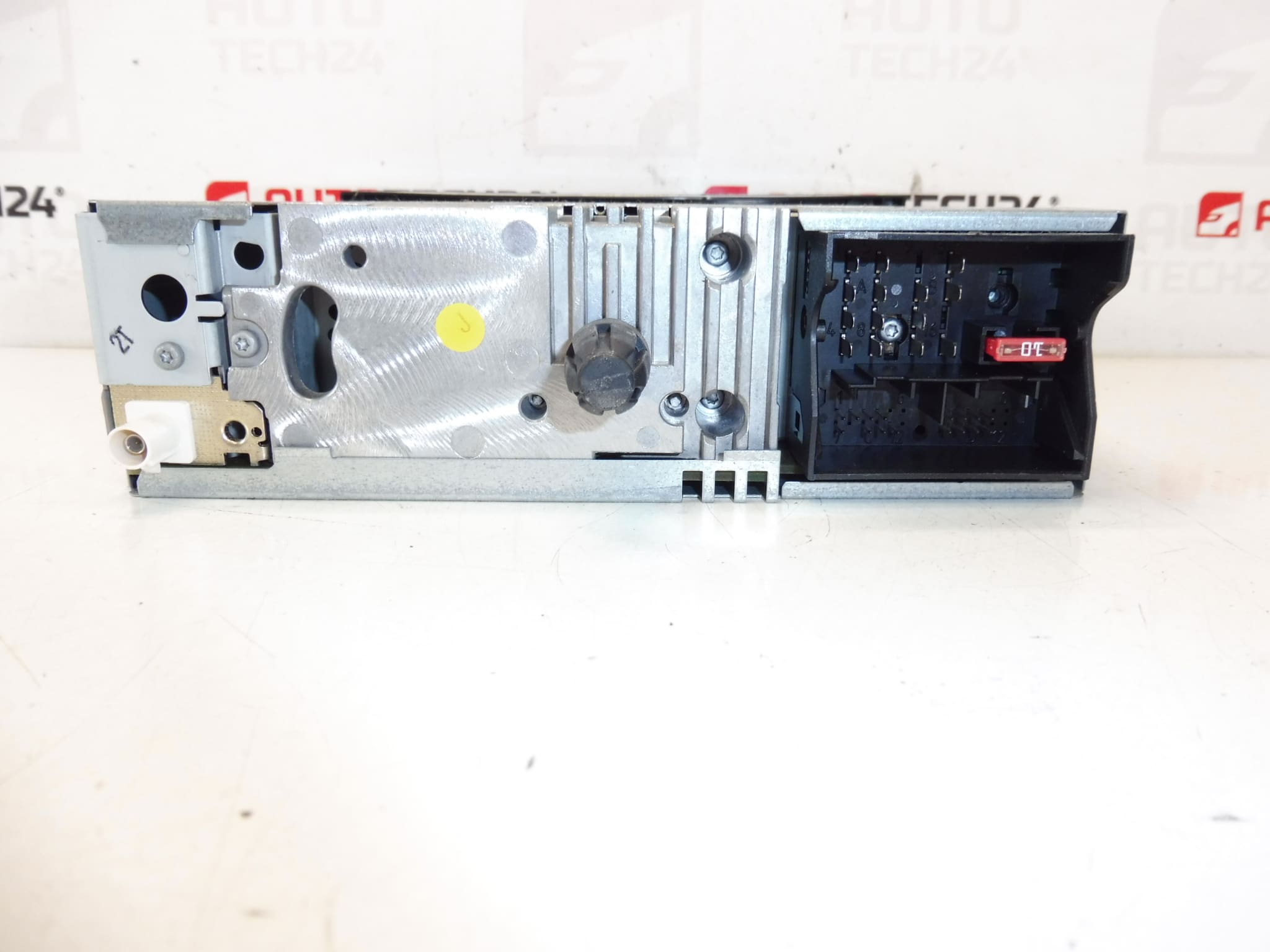

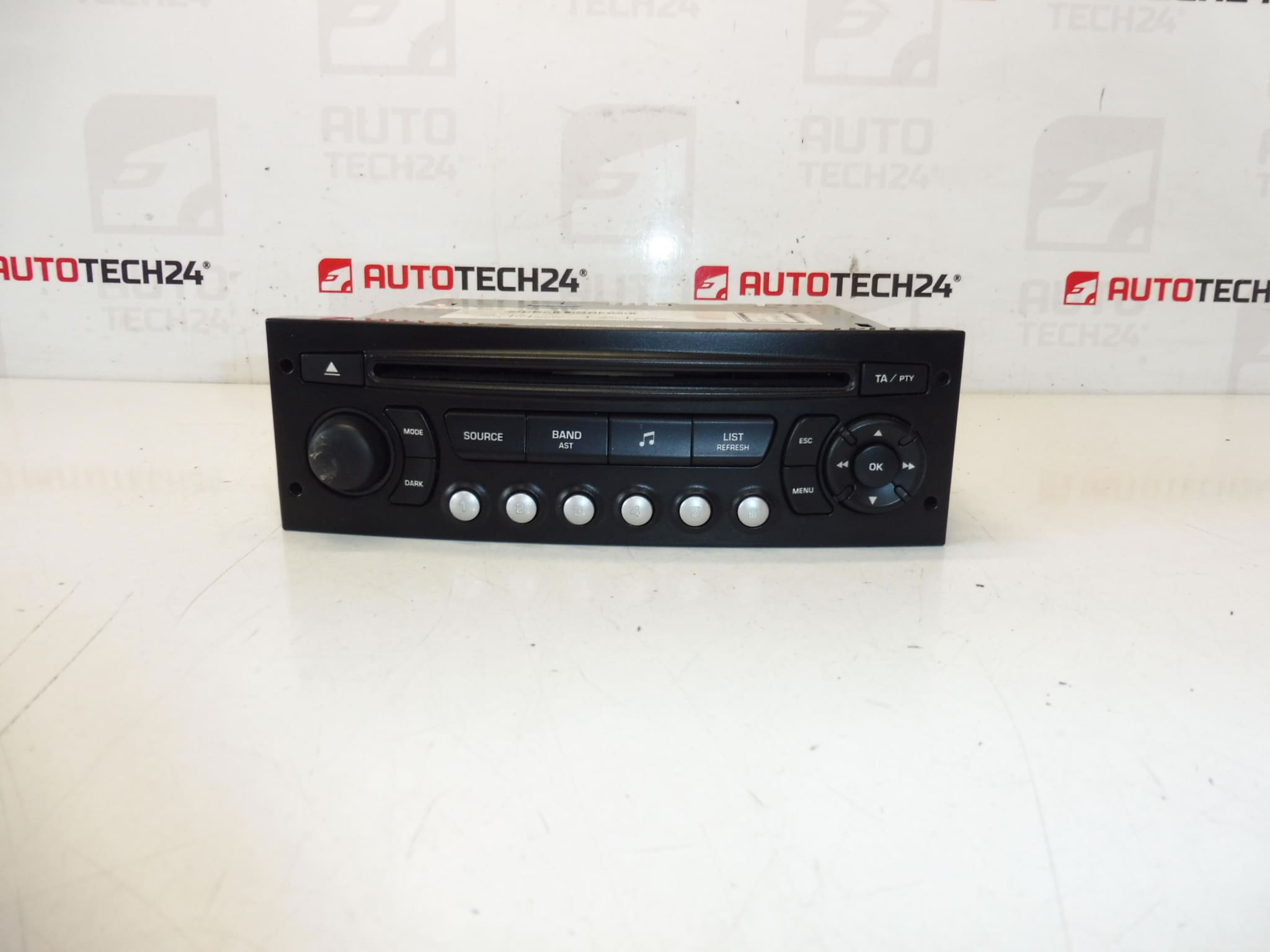

Das gebrauchte BLAUPUNKT RD4 CD-Autoradio ist für Citroën- und Peugeot-Fahrzeuge konzipiert. Es handelt sich um ein originales elektronisches Teil, nach dem häufig anhand der Seriennummer 9664769677 und anderer auf dem Etikett aufgeführter Bezeichnungen gesucht wird. Für Autobesitzer und Automechaniker ist es wichtig, dass das Radio nach dem Einbau per Diagnose korrekt an das Fahrzeug angepasst wird.
Dieses Teil ist eine geeignete Wahl, wenn Sie ein defektes oder beschädigtes Originalradio ersetzen. Der Vorteil liegt in der Beibehaltung des ursprünglichen Aussehens des Armaturenbretts sowie in der Kompatibilität mit dem üblichen Anschluss des jeweiligen Gerätetyps, sofern die Produktcodes und das Design der Anschlüsse mit dem vorhandenen Teil übereinstimmen.
Technische Informationen
- Hersteller: BLAUPUNKT
- Modell: RD4 N1-02
- Andere Nummern: 9664769677, 657932, 6579PC
Produktcodes
- Produktcodes: 9664769677, 657932, 6579PC
- Modelle von Etiketten/Hintergrund: Citroën Berlingo B9, Citroën C2, Citroën C3, Citroën C3 Picasso, Citroën C3 Pluriel, Citroën C4, Peugeot 207, Peugeot 307, Peugeot Partner Tepee
Installationsempfehlungen
Im Allgemeinen/typischerweise für den Austausch eines Autoradios dieser Art kann die genaue Vorgehensweise je nach Modell und Design des Autos variieren. Bei diesem Teil muss auch berücksichtigt werden, dass das Radio nach der physischen Montage mit einer Diagnose in das Auto eingebaut werden muss.
1) Vor der Montage
- Überprüfen Sie, ob die Bezeichnung des Originalteils und des Neuteils übereinstimmen, insbesondere 9664769677, oder andere Nummern 657932 und 6579PC.
- Vergleichen Sie die Anschlüsse, die Frontplatte, die Montage und das Gesamtdesign des Geräts.
- Überprüfen Sie den Zustand des Gebrauchtteils – unbeschädigte Anschlüsse, ungequetschter Rahmen, unbeschädigte Frontplatte und CD-Laufwerk.
- Bevor Sie mit der Arbeit beginnen, trennen Sie die Batterie gemäß den üblichen Servicepraktiken.
2) Notwendige Werkzeuge und MaterialienBilder zur Produktgalerie hinzufügen
- Demontageschlüssel für das Autoradio oder passendes Entriegelungswerkzeug
- Grundlegendes Set an Handwerkzeugen
- Stemmeisen aus Kunststoff zum Entfernen von Paneelen
- Sauberes Tuch zum Reinigen der Anschlüsse und rund um die Baugruppe
- Diagnosegerät zum Anschluss des Radios an das Auto
3) Schritt-für-Schritt-Montagevorgang
- Schalten Sie die Zündung aus und bereiten Sie das Fahrzeug für den sicheren Ausbau des elektronischen Teils vor.
- Trennen Sie die Batterie.
- Lösen Sie das Original-Autoradio mit geeigneten Demontagewerkzeugen vom Armaturenbrett.
- Werfen Sie das Gerät vorsichtig aus, um die Verkabelung oder Anschlüsse nicht zu beschädigen.
- Trennen Sie alle angeschlossenen Anschlüsse und alle Antennenkabel.
- Vergleichen Sie das Original- und das Neuteil anhand der Beschriftung, der Anschlüsse, der Montage und der Gestaltung der Frontplatte.
- Schließen Sie die Steckverbinder an das Ersatzgerät an und prüfen Sie, dass sie richtig und ohne Spiel sitzen.
- Setzen Sie das Autoradio in die Montageposition ein und achten Sie darauf, die Verkabelung nicht einzuklemmen.
- Schließen Sie die Batterie an.
- Führen Sie nach dem Einschalten eine grundlegende Leistungsprüfung und die Reaktion des Geräts durch.
- Schließen Sie anschließend das Radio an das Auto mit Diagnose an, da es ohne die richtige Zuordnung möglicherweise nicht richtig funktioniert.
- Überprüfen Sie nach Abschluss der Einrichtung die grundlegende Funkfunktionalität und die ordnungsgemäße Reaktion der Steuerung.
-
4) Kontrollen und Funktionsüberprüfungen nach der Montage
- Überprüfen Sie, ob sich das Radio einschaltet und ohne Aussetzer funktioniert.
- Überprüfen Sie ggf. die Funktionalität des CD-Laufwerks.
- Überprüfen Sie nach dem Hochladen, ob das Gerät korrekt mit dem Fahrzeug kommuniziert.
- Stellen Sie sicher, dass beim Einsetzen keine Resonanzen auftreten und das Radio fest sitzt.
5) Die häufigsten Montagefehler + wie man sie vermeidet
- Austausch von Teilen basierend auf dem Aussehen – vergleichen Sie immer die Produktnummern, nicht nur die Frontplatte.
- Beschädigung der Steckverbinder bei der Demontage – Lösen Sie die Steckverbinder vorsichtig und ohne Gewalt.
- Montage ohne Diagnoseeingang – bei diesem Radio ist eine nachträgliche Anpassung an das Fahrzeug zu berücksichtigen.
- Kabel beim Einsetzen des Radios eingeklemmt – prüfen Sie die Kabelführung, bevor Sie das Radio vollständig einsetzen.
- Arbeiten unter Spannung – Trennen Sie immer die Batterie, bevor Sie mit der Elektronik hantieren.
Gründe, warum das Teil beschädigt ist
- Interner Elektronikfehler aufgrund von Alter und Langzeitgebrauch
- Schäden an Steckern oder Stiften bei unachtsamer Demontage und Montage
- Spannungsschwankungen im Bordnetz
- Mechanische Abnutzung der Tasten, der Frontplatte oder des CD-Laufwerks
- Eindringen von Staub, Feuchtigkeit oder Schmutz in das Gerät
- Das Radio ohne geeignete Werkzeuge gewaltsam herauswerfen
