Beschreibung

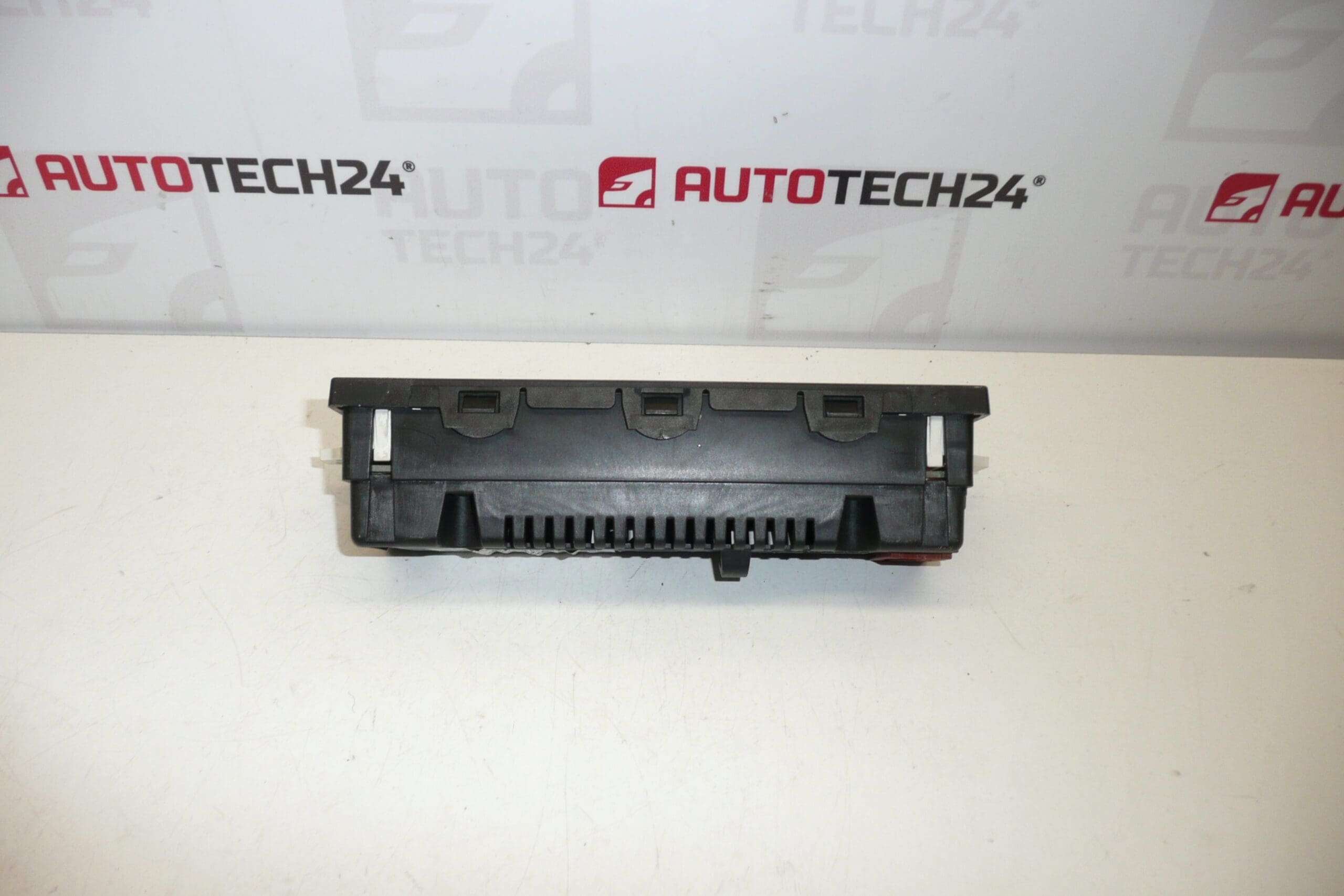

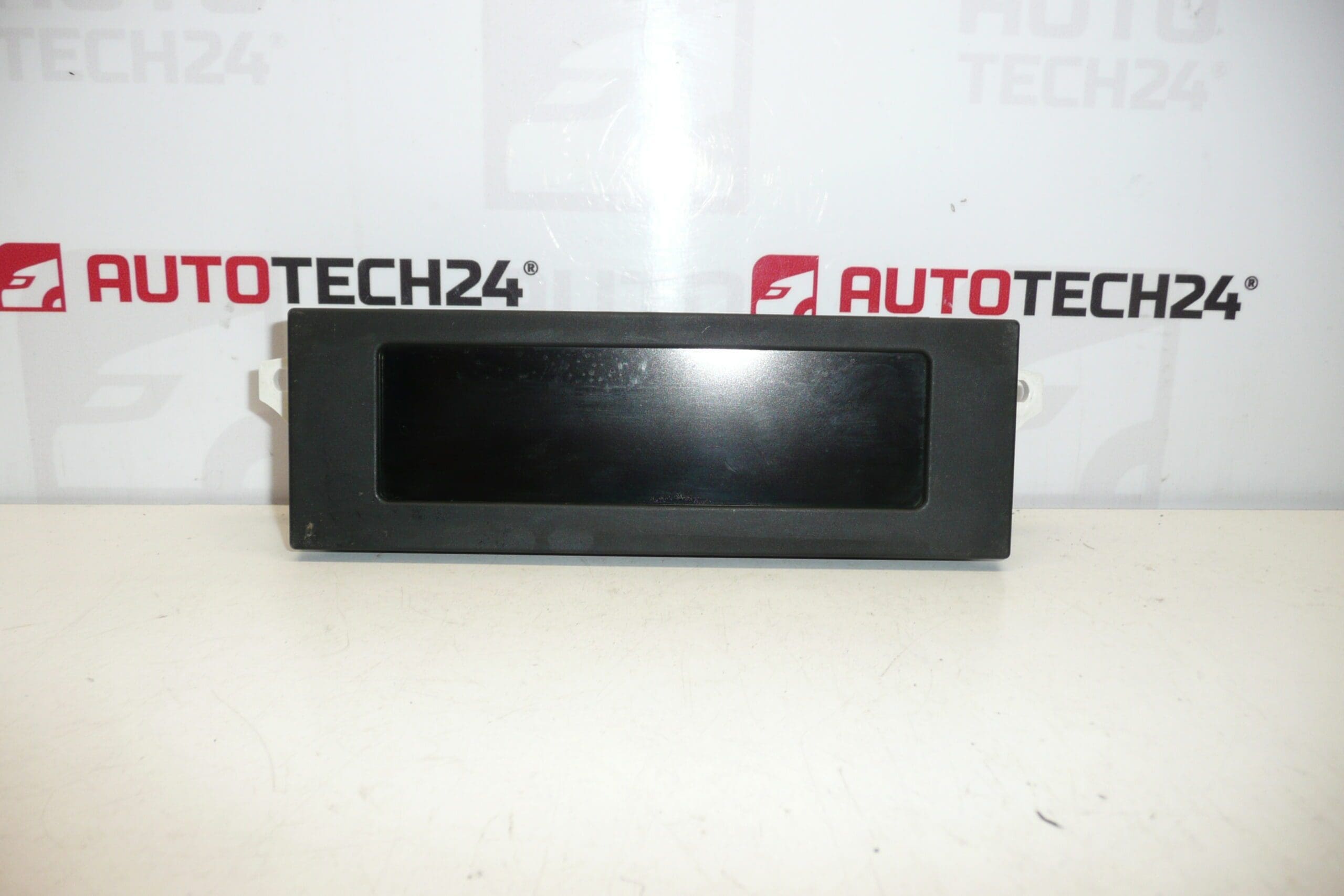

Radio- und Computerdisplay für CITROEN C2, C3 und C3 Pluriel ab 2005
Einige Funktionen müssen möglicherweise per Diagnose aktiviert werden
Teilebeschreibung
Dieses gebrauchte Radio- und Bordcomputer-Display ist für die Fahrzeuge Citroën C2, Citroën C3 und Citroën C3 Pluriel bestimmt. Es ist ein wichtiges Element des Innenraums, das Informationen des Audiosystems und des Bordcomputers anzeigt, und daher ist seine korrekte Funktion für eine komfortable Fahrzeugsteuerung und einen Überblick über die Betriebsdaten von entscheidender Bedeutung.
Das Teil wird häufig anhand der Seriennummer gesucht, was die richtige Auswahl beim Austausch des beschädigten oder nicht funktionierenden Originalteils erheblich erleichtert. Für Mechaniker und Heimwerker ist es von Vorteil, dass beim Vergleich der Produktcodes die Konformität mit dem demontierten Teil schnell überprüft werden kann.
Achtung: Bei dieser Art von Teilen müssen einige Funktionen möglicherweise nach der Montage durch die Diagnose aktiviert werden, wie in den Dokumenten angegeben.
Technische Informationen
- Hersteller: Stellantis Citroën Peugeot
- Modell: Citroën C2, Citroën C3, Citroën C3 Pluriel
- Andere Nummern: 96597970XT, 9822637880, 6155EX
Produktcodes
- Produktcodes: 96597970XT, 9822637880, 6155EX
- Modelle laut Etiketten und Dokumenten: Citroën C2, Citroën C3, Citroën C3 Pluriel
Installationsempfehlungen
Für den Austausch des Radiodisplays und des Bordcomputers gilt generell, dass die genaue Vorgehensweise je nach konkreter Gestaltung des Armaturenbretts und der Fahrzeugausstattung variieren kann. Nachfolgend finden Sie ein sicheres und praktisches Verfahren, das für diese Art von Elektroarbeiten typisch ist.
1) Vor der Montage
- Überprüfen Sie, ob alle Produktcodes zwischen Original- und Ersatzteil übereinstimmen.
- Vergleichen Sie die Form des Displays, die Anschlüsse, die Montage und das Gesamterscheinungsbild des Teils.
- Überprüfen Sie die Anschlussstifte auf verbogene, oxidierte oder mechanische Beschädigungen.
- Überprüfen Sie den Zustand der Sichtfläche und der Abdeckung, um sicherzustellen, dass sie keine Risse oder Verformungen aufweisen.
- Schalten Sie vor Beginn der Arbeiten die Zündung aus. Es wird empfohlen, die Batterie abzuklemmen, insbesondere bei Arbeiten an der elektrischen Installation des Innenraums.
2) Notwendige Werkzeuge und Materialien
- Satz gängiger Handwerkzeuge
- Kunststoff-Brecheisen zur Demontage von Innenteilen
- Schraubendreher oder Bits entsprechend dem verwendeten Verbindungsmaterial
- Sauberes Tuch oder weiches Tuch
- Vorbereitung zur Reinigung elektrischer Kontakte, falls erforderlich
3) Schritt-für-Schritt-Montagevorgang
- Parken Sie das Fahrzeug an einem sicheren Ort und schalten Sie die Zündung aus.
- Unterbrechen Sie die Fahrzeugstromversorgung, wenn es der Arbeitsablauf erfordert oder um das Risiko einer Beschädigung elektrischer Komponenten zu verringern.
- Entfernen Sie vorsichtig die umliegenden Innenabdeckungen, damit Sie an das Display gelangen, ohne das Armaturenbrett zu beschädigen.
- Lösen Sie die Befestigungen des Originaldisplays.
- Ziehen Sie das Display nur so weit heraus, dass Sie den oder die Anschlüsse sicher trennen können.
- Überprüfen Sie den Zustand der Verkabelung, der Anschlüsse und auf Anzeichen von Überhitzung, Oxidation oder lockeren Kontakten.
- Vergleichen Sie Original und Neuteil noch einmal direkt vor dem Zusammenbau.
- Verbinden Sie den Stecker vorsichtig und ohne übermäßigen Kraftaufwand mit dem Ersatzdisplay.
- Setzen Sie das Teil in die Montageposition und befestigen Sie es mit den Originalbefestigungen.
- Alle entfernten Abdeckungen und Innenverkleidungen wieder anbringen.
- Stellen Sie die Stromversorgung des Fahrzeugs wieder her und schalten Sie die Zündung ein.
- Überprüfen Sie die Funktion des Displays und berücksichtigen Sie, dass einige Funktionen möglicherweise eine Aktivierung durch Diagnose erfordern.
-
4) Kontrollen nach der Montage und Probefahrt/Funktionsüberprüfung
- Überprüfen Sie die Lesbarkeit des Displays, die Hintergrundbeleuchtung und die Stabilität des Displays.
- Überprüfen Sie, ob Radio- und Bordcomputerinformationen angezeigt werden.
- Probieren Sie die grundlegenden Bedienelemente und Reaktionen des Systems nach dem Einschalten des Fahrzeugs aus.
- Wenn einige Funktionen nicht verfügbar sind, müssen sie möglicherweise per Diagnose aktiviert werden.
- Beobachten Sie bei einer kurzen Probefahrt, ob das Display flackert, abschaltet oder die Anzeige verliert.
5) Die häufigsten Montagefehler + wie man sie vermeidet
- Ersatz von Teilen nach Aussehen statt nach Code – vergleichen Sie immer 96597970XT, 9822637880 und 6155EX mit dem Originalteil.
- Schäden an den Kunststoffen im Innenraum während der Demontage – verwenden Sie Kunststoff-Demontagewerkzeuge und gehen Sie ohne übermäßige Kraft vor.
- Unzureichend eingesteckter Stecker – Überprüfen Sie nach dem Anschließen den korrekten Sitz und die sichere Befestigung des Steckers.
- Beschädigte Verkabelung übersehen – Überprüfen Sie vor der Montage immer den Zustand der Steckverbinder und Leitungen.
- Falsche Beurteilung der Nichtfunktionalität nach dem Zusammenbau – dieser Teil erfordert möglicherweise die Aktivierung einiger Funktionen durch die Diagnose.
Gründe, warum das Teil beschädigt ist
- Interner Elektronikfehler aufgrund von Alter und normalem Betrieb.
- Spannungsschwankungen im Bordnetz oder unsachgemäße Handhabung beim Trennen und Anschließen elektrischer Komponenten.
- Schäden an Stecker, Kontakten oder Verkabelung.
- Mechanische Beschädigung beim Zerlegen des Armaturenbretts oder unachtsame Handhabung.
- Defekte Hintergrundbeleuchtung, beeinträchtigte Lesbarkeit oder Anzeigeaussetzer aufgrund von Abnutzung.
