Citroen C4 II Computerradio-Display 9665500480 6155HT

Beschreibung

Multifunktionsdisplay für Citroen C4 B7 Fahrzeuge
Getestet, voll funktionsfähig
Einige Funktionen müssen möglicherweise per Diagnose an das Fahrzeug angepasst werden

Teilebeschreibung

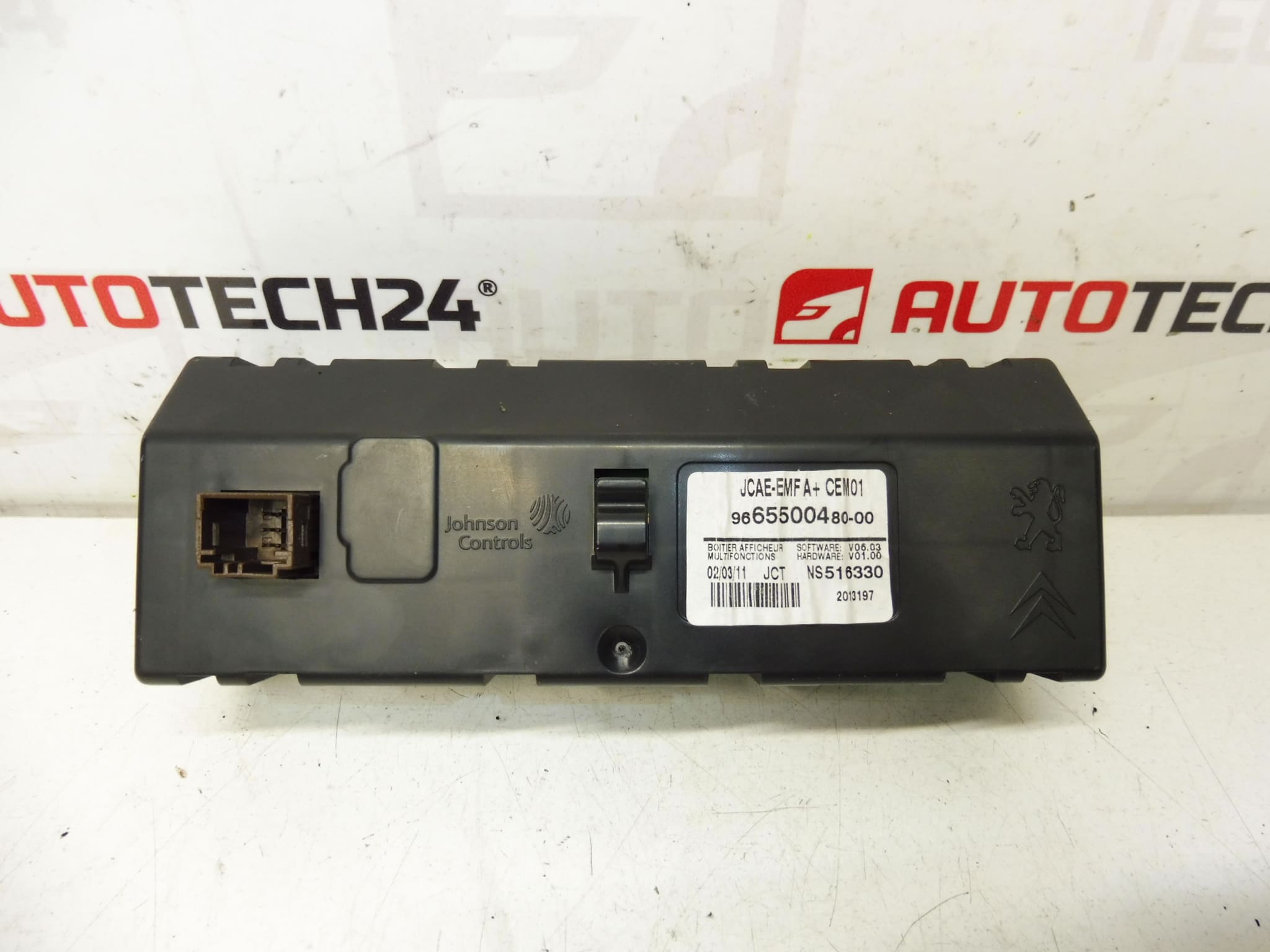

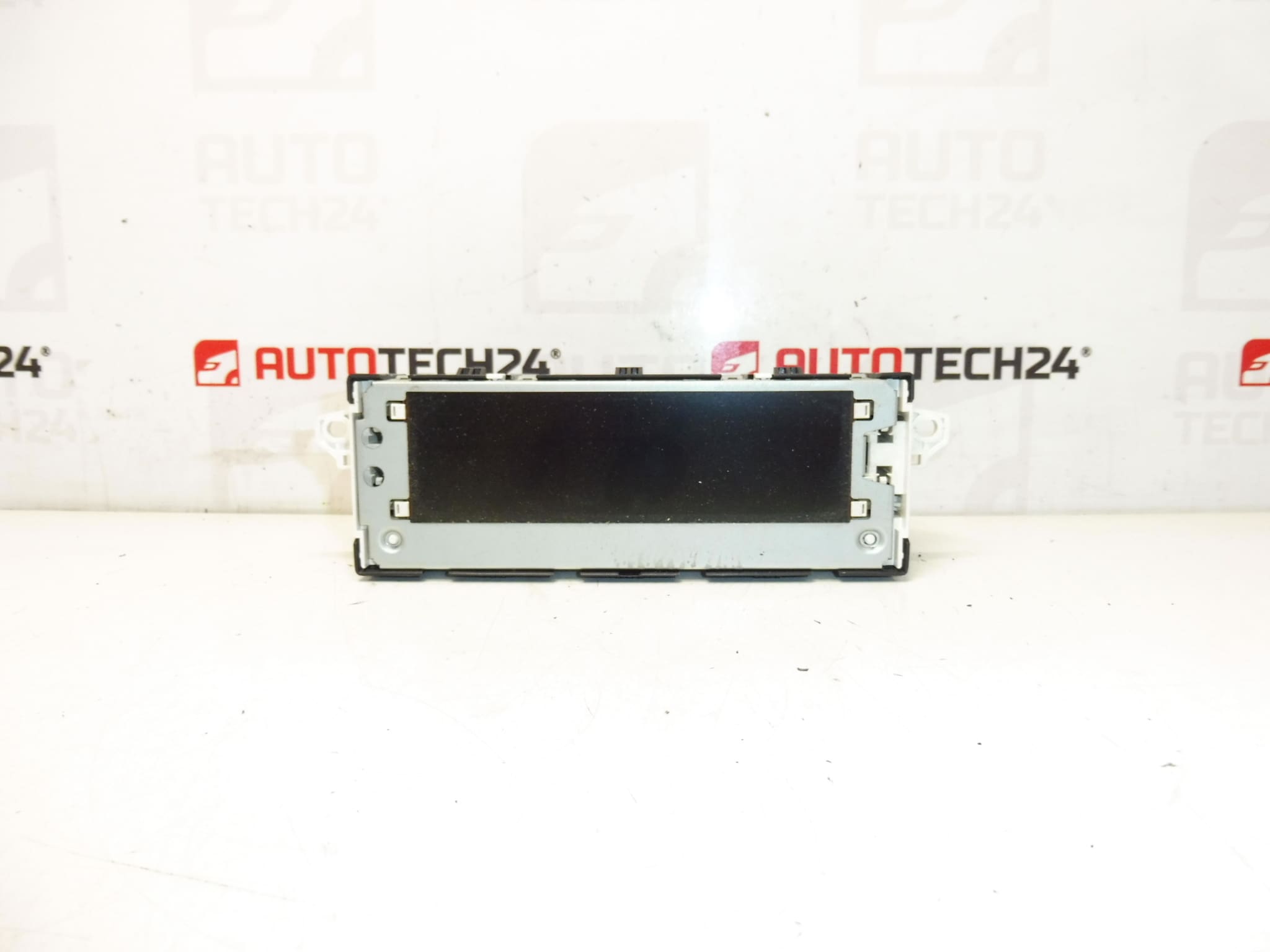

Hierbei handelt es sich um ein Radio-/Computerdisplay für Citroën C4 II (C4 B7), ein gebrauchtes Teil, das sich als Ersatz eignet, wenn das Originaldisplay nicht funktionsfähig, unleserlich oder beschädigt ist. Da es geprüft und voll funktionsfähig ist, ist es bereit für die Montage und den anschließenden Betrieb im Auto. Bei einigen Fahrzeugen ist nach dem Austausch möglicherweise eine Diagnosefunktionseinstellung erforderlich (abhängig von der Fahrzeugausstattung und -konfiguration).

Technische Informationen

• Hersteller: Stellantis (Citroën/Peugeot)
• Modell: Citroën C4 II (C4 B7)
• Andere Nummern: 6155HT, 6155HV

Produktcodes

• Produktcodes: 9665500480, 6155HT, 6155HV

Installationsempfehlungen

Generell/typisch für den Austausch des Displays (elektrischer Teil) Die genauen Schritte können je nach Armaturenbrettdesign und Fahrzeugausstattung variieren. Bei diesem Teil müssen möglicherweise einige Funktionen nach dem Zusammenbau per Diagnose eingestellt werden.

1) Vor der Montage

• Vergleichen Sie die Teilenummern (9665500480, 6155HT/6155HV) mit dem alten Teil und mit dem Etikett/der Markierung auf dem Teil.
• Überprüfen Sie die Anschlüsse (Anzahl, Form, Befestigung) und achten Sie auf verbogene Stifte oder beschädigte Drähte.
• Überprüfen Sie den Zustand des Displays visuell: Risse, Undichtigkeiten, verbrannte Stellen, beschädigte Montage.

2) Notwendige Werkzeuge und Materialien

• Grundsatz aus Schraubendrehern und Ratschen (je nach verwendetem Verbindungsmaterial)
• Kunststoff-Brecheisen zur Demontage von Innenteilen
• Reiniges Tuch oder Kontaktreiniger (zur schonenden Reinigung der Anschlüsse)
• PSA-kompatible Diagnose (für beliebige Funktionseinstellungen nach der Montage)

3) Schritt-für-Schritt-Montagevorgang

1. Schalten Sie die Zündung aus und warten Sie, bis die Elektronik in den Ruhezustand wechselt.
2. Trennen Sie die Batterie ab (empfohlen, um die Elektronik zu schützen und einen Kurzschluss zu verhindern).
3. Demontieren Sie die umgebenden Armaturenbrettabdeckungen, um an das Display zu gelangen (verwenden Sie ein Kunststoff-Stemmeisen, um eine Beschädigung des Kunststoffs zu vermeiden).
4. Befestigen Sie das Display und schieben Sie es vorsichtig aus dem Bett.
5. Ziehen Sie den/die Stecker ab – entriegeln Sie zuerst den Stecker und ziehen Sie dann, ohne die Kabel abzuhebeln.
6. Vergleichen Sie Alt- und Neuteil noch einmal (Beschriftung, Anschlüsse, Montage).
7. Schließen Sie den/die Stecker an das neue Display an und prüfen Sie, ob sie richtig eingerastet und gesichert sind.
8. Setzen Sie das Display in Position und verschrauben/befestigen Sie es entsprechend der Originalbefestigung.
9. Setzen Sie die demontierten Innenteile wieder ein.
10. Schließen Sie die Batterie an.
11. Schalten Sie die Zündung ein und überprüfen Sie die Grundfunktionen des Displays.
12. Wenn einige Funktionen nicht mit der Ausstattung des Fahrzeugs übereinstimmen, führen Sie Diagnoseeinstellungen durch (Telekodierung/Konfiguration entsprechend den Fähigkeiten des Fahrzeugs).
• 4) Kontrollen nach der Montage und Probefahrt/Funktionsüberprüfung
  • Überprüfen Sie die Lesbarkeit des Displays, der Hintergrundbeleuchtung und der Reaktion auf die Bedienelemente.
  • Überprüfen Sie, ob es nach der Fahrt zu Aussetzern, Flackern oder Zurücksetzen kommt.
  • Wenn das Auto konfiguriert werden muss, überprüfen Sie die Einstellungen mit der Diagnose.

  5) Die häufigsten Montagefehler + wie man sie vermeidet

  • Stecker bei angeschlossener Batterie trennen/anschließen → Klemmen Sie immer die Batterie ab, Sie minimieren das Risiko von Kurzschlüssen und Fehlern in der Elektronik.
  • Nicht geschlossener oder schlecht befestigter Stecker → Überprüfen Sie nach dem Anschließen die Steckersicherung und den festen Sitz.
  • Innenraum-Kunststoffschaden → Verwenden Sie Kunststoff-Demontagewerkzeuge und gehen Sie geduldig vor.

  Gründe, warum das Teil beschädigt ist

  • Alterung der Elektronik und Abnutzung der Hintergrundbeleuchtung (Schwächung, Stromausfälle, Flackern).
  • Spannungsschwankungen im Bordnetz (schwache Batterie, schlechte Ladung, unsachgemäßer Start/Anschluss).
  • Feuchtigkeit und Kondenswasser im Innenraum oder Undichtigkeiten, die die Elektronik beschädigen können.
  • Mechanische Beschädigung durch Demontage des Armaturenbretts oder unvorsichtiger Umgang mit den Anschlüssen.
  • Schlechter Kontakt in den Anschlüssen (Oxidation, Lockerung), was zu Fehlfunktionen führt.
