Beschreibung

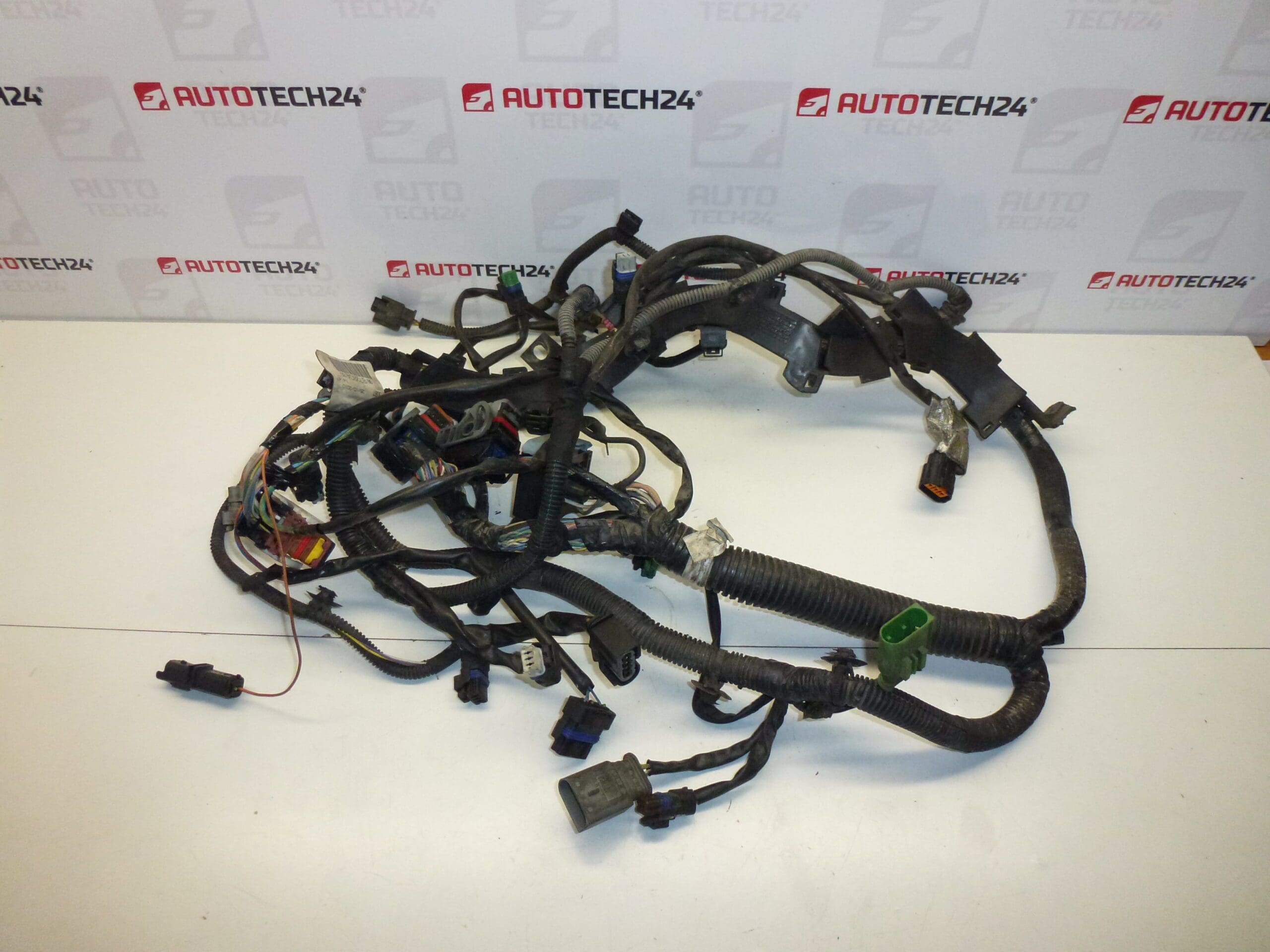

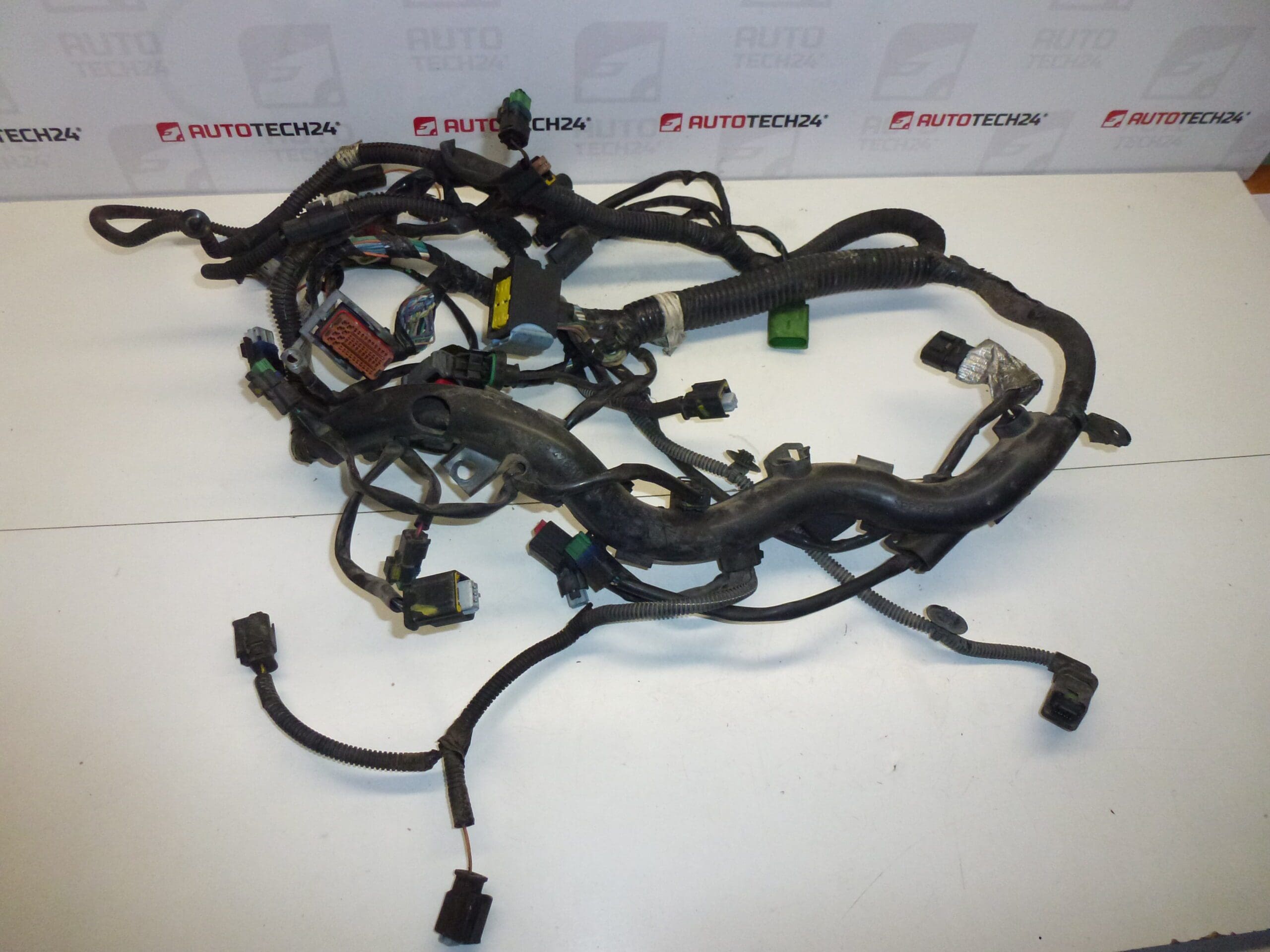

Kompletter Motor-Kabelbaum aus Citroën C5 III X7 2.0 HDi RHR – Motorkabelbaum
Dieser Motor-Kabelbaum ist für den Citroën C5 III (X7) mit dem 2.0 HDi (Motorcode RHR) ausgelegt und enthält alle relevanten Steckverbindungen für Sensorik, Einspritzung, Glühkerzen/Glühzeitsteuerung, Einspritzdüsen und Motorsteuergerät-Anbindung. Ersatzkabelbäume werden häufig über die OE-Nummern gesucht (z. B. 9687280780, 9687280480, 6569VW) – ideale Suchbegriffe für Werkstätten und ambitionierte Heimwerker.
Beschreibung und Einsatz
Der Motorkabelbaum verbindet Motorsteuerung, Sensoren und Aktuatoren und ist damit eine zentrale elektrische Lebensader des Aggregats. Er führt Signale für Einspritzung, Turbolader-Überwachung, Kühlmittel- und Öltemperatur sowie Motordrehzahl. In Werkstätten hilft ein klar gekennzeichneter, vollständiger Kabelbaum, Diagnosen zu beschleunigen und Ausfallzeiten zu reduzieren.
Technische Informationen
- Hersteller: Stellantis (Citroën/Peugeot)
- Modell: Citroën C5 III (X7) 2.0 HDi, Motorcode RHR
- Produktcodes: 9687280780, 9687280480, 6569VW
- Weitere Nummern: 6569VW (als Referenz angegeben)
Empfehlungen zur Montage
- Vor Arbeitsbeginn Batterie abklemmen, um Kurzschlüsse und Beschädigung von Elektronik zu vermeiden.
- Stecker und Steckplätze vor dem Abziehen fotografieren oder beschriften, um den korrekten Wiederanschluss sicherzustellen.
- Alten Kabelbaum Zug für Zug lösen: Befestigungsclips entfernen, Halterungen öffnen und Leitungen behutsam herausziehen.
- Beim Einbau neuen Kabelbaum an vorhandenen Befestigungspunkten fixieren und auf ausreichenden Abstand zu heißen Komponenten (Abgaskrümmer, Turbolader) achten.
- Alle Steckverbindungen sauber und trocken stecken; beschädigte Pins oder verbrannte Kontakte vor dem Zusammenbau ersetzen.
- Nach Montage Elektronik-Fehlercodes auslesen und Motorfunktionen prüfen (Drehzahl, Einspritzzeiten, Sensorwerte). Bei auffälligen Fehlern Diagnosewerkzeug verwenden.
- Werkzeuge: Ratsche/Steckschlüssel, Torx-Satz, Zangen für Clips, Multimeter, Lichtquelle und ein OBD-Diagnosegerät.
Schrittweise Austauschbeschreibung (Kurz)
- Fahrzeug sichern, Batterie abklemmen.
- Motorabdeckungen, Luftfiltergehäuse und störende Verkleidungen entfernen.
- Stecker der Sensoren und Aktuatoren lösen, gekennzeichnete Leitungen abziehen.
- Befestigungsclips und Halterungen entfernen, alten Kabelbaum entnehmen.
- Neuen Kabelbaum einlegen, in Halterungen einrasten lassen, Steckverbindungen in umgekehrter Reihenfolge anschließen.
- Batterie anklemmen, Fehlercodes prüfen und Probefahrt durchführen.
Warum Defekt
Motorkabelbäume fallen meist aus folgenden Gründen aus: mechanische Beschädigung durch Reibung oder unsachgemäße Montage, Hitzeschäden durch nahe Lage zu Auspuff bzw. Turbolader, Öl- oder Kühlmittellecks, Korrosion an Steckverbindern und Feuchtigkeitseintritt, sowie Nagetierbiss-Schäden. Auch Alterung der Isolierung (Rissbildung, Versprödung) führt zu Isolationsfehlern und Kurzschlüssen.
Fehlersuche und Hinweise
- Visuelle Prüfung auf geschmolzene Isolierung, freiliegende Leiter oder korrodierte Pins.
- Mit Multimeter auf Unterbrechungen und Kurzschlüsse prüfen (Kontinuitätstest).
- Bei sporadischen Fehlern Steckkontakte reinigen und Steckverbindungen nachziehen; Steckverriegelungen prüfen.
- Nach Austausch Fehlerspeicher löschen und erneute Überwachung auf Wiedervorkommen von Fehlercodes.
Hinweis für die Suche
Suche nach OE-Nummern (9687280780, 9687280480, 6569VW) erhöht die Chance, den passenden Kabelbaum schnell zu finden. Die Angabe des Motorcodes (RHR) hilft bei der korrekten Zuordnung.
