Beschreibung
CITROEN C4 B7 Heizung, Klimaanlage und Autoradiosteuerung
Getestet – funktionsfähig
Teilebeschreibung

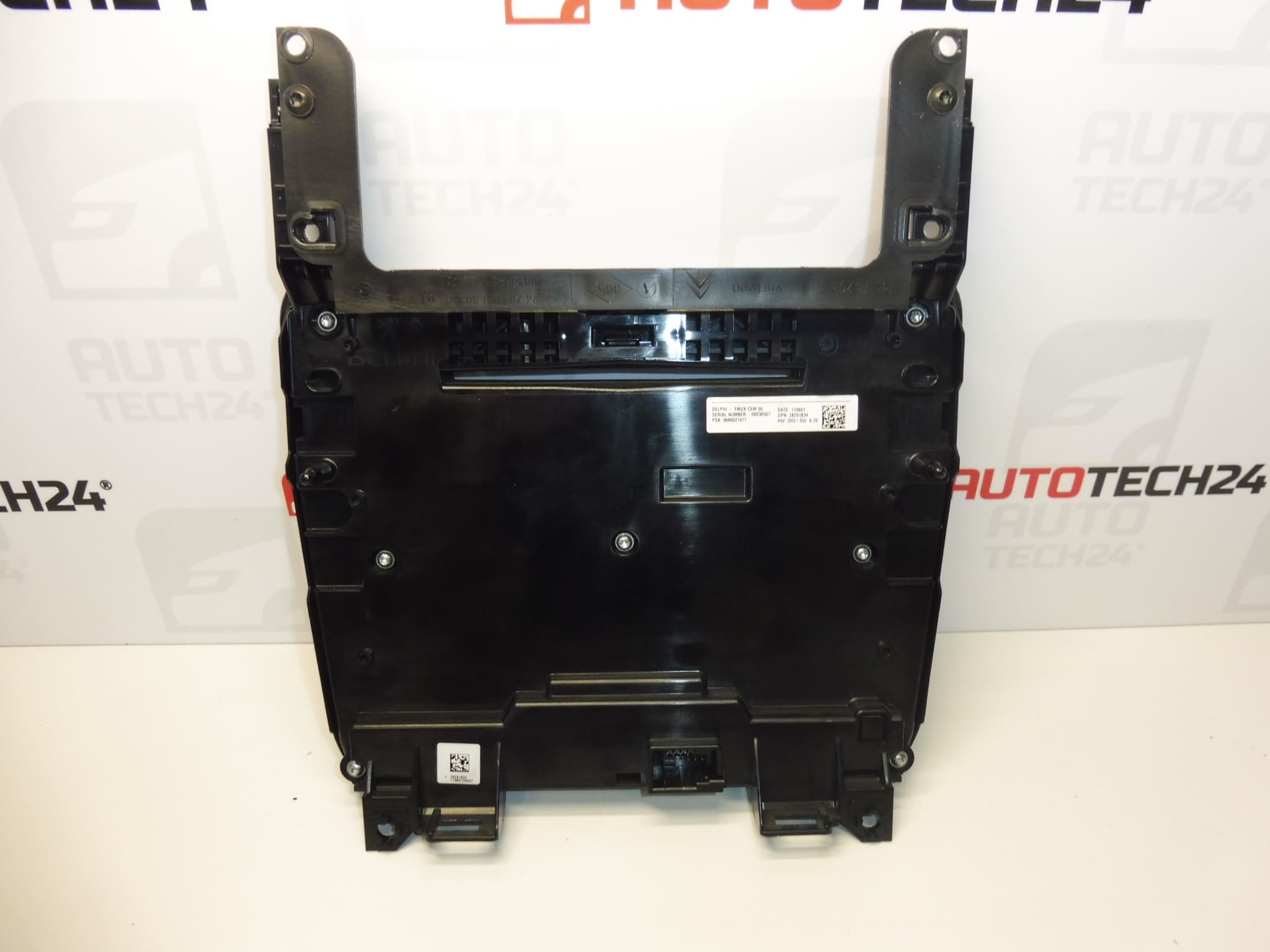

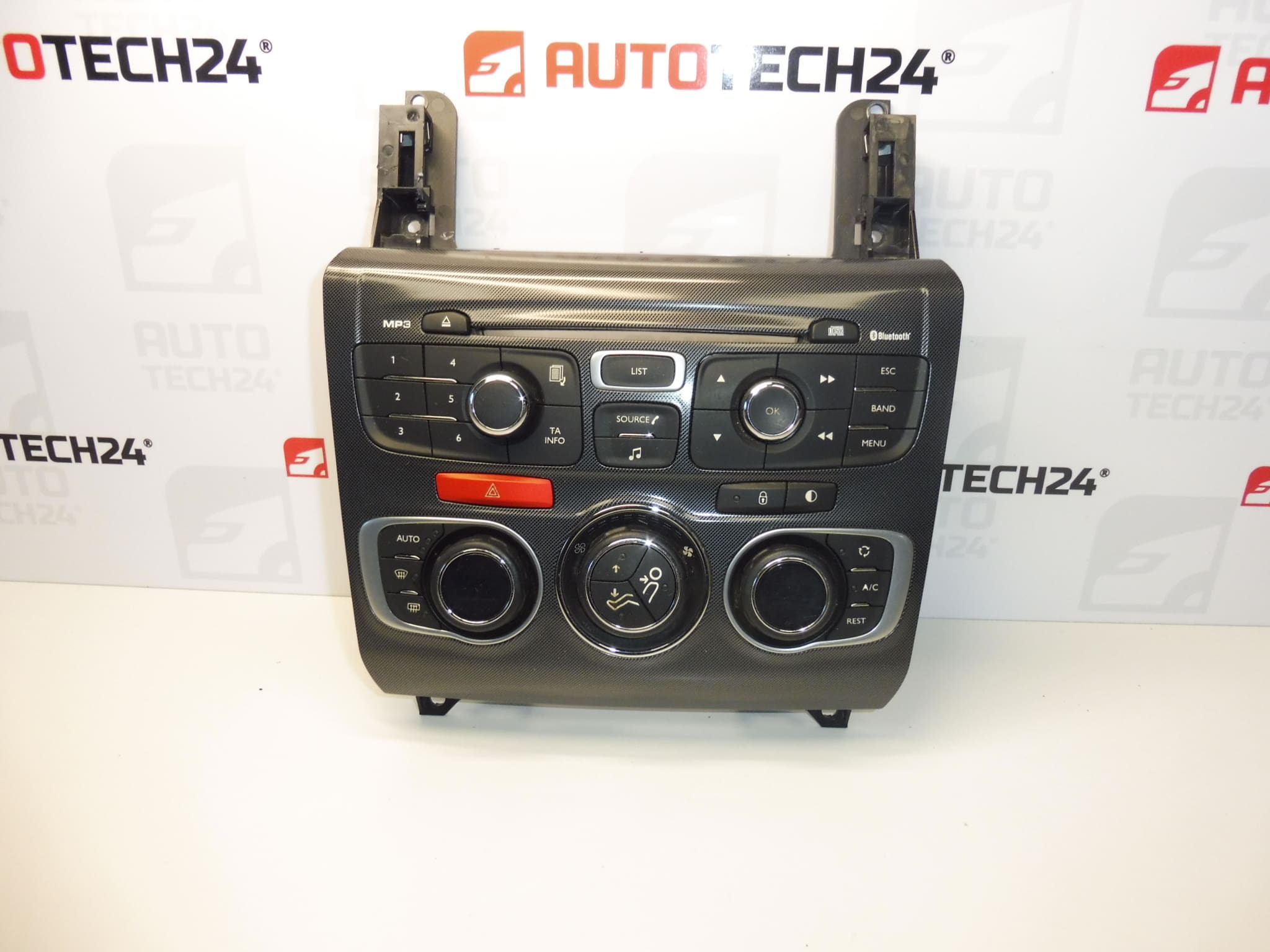

Multifunktionspanel für Citroën C4 II dient zur Steuerung von Heizung, Klimaanlage und Autoradio. Es handelt sich um ein gebrauchtes Elektroteil, das gemäß den bereitgestellten Daten geprüft und funktionsfähig ist. Es ist eine geeignete Wahl, wenn ein defektes oder beschädigtes Bedienfeld entsprechender Bauart ausgetauscht wird.
Bei der Suche nach Ersatz sind insbesondere die Bezeichnungen 9666027477, 6155HL und 98040782ZD wichtig. Vergleichen Sie vor der Auswahl die Zahlen sowie das Design des Originalpanels, die Anordnung der Bedienelemente und der Anschlüsse. Das identische Aussehen allein garantiert nicht die identische Ausführung des Teils.
Technische Informationen
- Hersteller: nicht angegeben; In den Dokumenten ist der Name Stellantis CITROEN PEUGEOT angegeben.
- Modell: Citroen C4 II; In der Langbeschreibung mit CITROEN C4 B7 gekennzeichnet.
- Teiletyp: Multifunktions-Bedienfeld.
- Funktionen: Steuerung von Heizung, Klimaanlage und Autoradio.
- Zustand: gebraucht, getestet – funktionsfähig.
- Andere Nummern: 98040782ZD.
Produktcodes
- Produktcodes: 9666027477, 6155HL, 98040782ZD.
- Modell laut Etikett: Citroen C4 II.
Installationsempfehlungen
Im Allgemeinen gilt für diese Art von Schalttafel die folgende Vorgehensweise. Die genaue Demontage der Verkleidung, die Art der Befestigung und etwaige Wartungsarbeiten hängen vom jeweiligen Modell und Design des Fahrzeugs ab. Befolgen Sie das Serviceverfahren des Herstellers.
1) Vor der Montage
- Vergleichen Sie die Markierungen von Original- und Ersatzteil, die Form des Panels, die Bedienelemente, die Befestigungspunkte und das Design der Anschlüsse.
- Überprüfen Sie die Abdeckung, Riegel, Kontakte und Anschlussbuchsen des verwendeten Panels. Suchen Sie nach Rissen, verbogenen Kontakten, Korrosion oder Feuchtigkeitsspuren.
- Überprüfen Sie, ob der Fehler durch die Stromversorgung, die Verkabelung oder einen beschädigten Stecker verursacht wird. Durch den Austausch des Panels wird eine solche Ursache nicht automatisch behoben.
2) Notwendige Werkzeuge und Materialien
- Kunststoffwerkzeuge zur schonenden Demontage von Innenverkleidungen.
- Schraubendreher oder passende Aufsätze entsprechend der konkreten Befestigungskonstruktion.
- Taschenlampe, Schutzmatte und Behälter für demontierte Befestigungselemente.
- Falls erforderlich, Mittel für elektrische Kontakte; Verwenden Sie es nur gemäß den Anweisungen und lassen Sie es auslüften, bevor Sie es anschließen.
3) Schritt-für-Schritt-Montageanleitung
- Halten Sie das Fahrzeug sicher an, sichern Sie es gegen Bewegung und schalten Sie Elektrogeräte und die Zündung aus.
- Befolgen Sie die Anweisungen des Herstellers, um die Elektronik in den Ruhezustand zu versetzen und die Batterie sicher abzuklemmen, bevor Sie an den Anschlüssen arbeiten.
- Schützen Sie die umliegenden Sichtflächen vor Kratzern und dokumentieren Sie den Originalaufbau.
- Lösen Sie gemäß dem Serviceverfahren die Verkleidung, die den Zugang zur Schalttafelmontage verhindert. Wenden Sie keine Gewalt an den Plastikklammern an.
- Lösen Sie die Befestigungselemente des Panels und halten Sie es fest, damit es nicht an der Verkabelung hängt.
- Schieben Sie das Panel vorsichtig nur so weit, wie es die Drähte zulassen. Beachten Sie die Verbindung der Anschlüsse.
- Entriegeln Sie die Anschlüsse und trennen Sie sie am Gehäuse, nicht durch Ziehen an den Drähten.
- Vergleichen Sie beide Panels und überprüfen Sie die Verkabelung und Anschlüsse im Auto. Beheben Sie beschädigte Kontakte oder Überhitzungsspuren, bevor Sie den Ersatz anschließen.
- Schließen Sie die Anschlüsse an die Ersatzplatte an und prüfen Sie, ob sie ordnungsgemäß einrasten. Wenn der Stecker nicht passt, wenden Sie keine Gewalt an.
- Bewahren Sie die Verkabelung auf, ohne sie einzuklemmen, und befestigen Sie das Panel auf die ursprüngliche Art und Weise. Ziehen Sie die Verbindungen gemäß dem Serviceverfahren fest, um Schäden an den Kunststoffen zu vermeiden.
- Senden Sie die demontierte Verkleidung zurück und prüfen Sie den korrekten Sitz der Clips und die Leichtgängigkeit der Bedienelemente.
- Schließen Sie die Batterie gemäß den Anweisungen des Herstellers an und führen Sie eine Funktionsprüfung durch. Führen Sie eventuelle Initialisierungsvorgänge nur durch, wenn dies in der Dokumentation des betreffenden Fahrzeugs vorgeschrieben ist.
-
4) Kontrollen und Funktionsüberprüfungen nach der Montage
- Überprüfen Sie bei stehendem Fahrzeug die Reaktion aller vorhandenen Heizungs-, Klimaanlagen- und Autoradio-Bedienelemente entsprechend der Fahrzeugausstattung.
- Stellen Sie sicher, dass die Tasten nicht klemmen, das Bedienfeld fest sitzt und die Verkleidung nicht auf die Bedienelemente drückt.
- Wenn eine Funktion nicht reagiert, prüfen Sie zunächst den korrekten Anschluss und die Stromversorgung; Führen Sie bei Bedarf eine weitere Diagnose durch.
- Achten Sie bei einer möglichen kurzen Probefahrt darauf, dass sich die Verkleidung löst oder unerwünschte Geräusche auftreten. Führen Sie eine detaillierte Überprüfung der Bedienelemente außerhalb der Fahrt durch.
5) Die häufigsten Montagefehler und wie man sie vermeidet
- Wählen Sie nur nach Aussehen: Vergleichen Sie auch Beschriftungen, Anschlüsse und Steuerungslayout.
- Spannungsführende Anschlüsse trennen: Befolgen Sie die vorgeschriebene Vorgehensweise zum Ausschalten der Elektronik und zum Abklemmen der Batterie.
- Verriegelungsbrüche oder Besatzschäden: Verwenden Sie geeignete Kunststoffwerkzeuge und legen Sie zunächst die Sicherungsmethode fest.
- Lockerer Stecker oder eingeklemmtes Kabel: Überprüfen Sie vor dem Abdecken alle Anschlüsse und Leitungen.
- Nicht behobene ursprüngliche Fehlerursache: Beheben Sie vor dem Austausch alle Feuchtigkeits-, Korrosions- oder elektrischen Verbindungsfehler.
Gründe, warum das Teil beschädigt ist
Bei dieser Art von Bedienfeld kann es aus folgenden Gründen im Allgemeinen zu Fehlfunktionen kommen. Hierbei handelt es sich nicht um eine Schadensbeschreibung des angebotenen Stückes, welches in den Unterlagen als geprüft und funktionsfähig aufgeführt ist.
- Verschleiß der Bedienelemente bei längerem Gebrauch oder übermäßiger Belastung.
- Eintreten von Flüssigkeit und Feuchtigkeit, was zu Kontaktkorrosion und elektronischen Fehlfunktionen führen kann.
- Mechanische Schäden durch unvorsichtige Demontage, Stöße oder gewaltsame Handhabung.
- Beschädigte oder lose Anschlüsse, die zu Funktionsstörungen führen können.
- Stromversorgungs- oder Verkabelungsfehler, die den Betrieb des Panels beeinträchtigen oder dessen Elektronik beschädigen können.
