Beschreibung

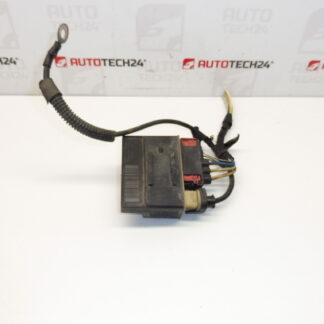

Dreiwege-Relais für Stellantis-Fahrzeuge. Mit Kabelsatz.
Robustes Kühlrelais mit integriertem Kabelsatz, speziell eingesetzt in verschiedenen Citroën-, Peugeot-, Fiat- und Opel-Modellen der Stellantis-Gruppe. Das Relais schaltet die Lüfterkreise der Motorkühlung und sorgt für zuverlässigen Betrieb bei wechselnden Last- und Temperaturbedingungen. Ideal für Kfz-Werkstätten und ambitionierte Heimwerker, die Ersatzteile schnell und passgenau benötigen. Häufig gesucht unter den Teilenummern 9662570880 und 6500EJ, wodurch die Auffindbarkeit im Onlineshop und in Ersatzteilkatalogen erhöht wird.
Technische Informationen
- Hersteller: Stellantis
- Modelle: Citroën Berlingo III, Citroën Berlingo K9, Citroën C5, Citroën Xsara Picasso, Fiat Doblo III, Opel Combo E K9, Peugeot 3008 I, Peugeot 308, Peugeot 5008 I, Peugeot Partner III, Peugeot Rifter, Toyota ProAce City
- Produktcodes: 9662570880, 6500EJ, 6500.EJ, 6500E
- Weitere Nummern: 9662570880; 6500EJ; 6500.EJ; 6500E
Funktion und Aufbau
Das Dreiwege-Relais dient zum Schalten mehrerer Lüfterkreise bzw. unterschiedlicher Lüfterstufen in der Motorkühlung. In Kombination mit dem Steuergerät regelt es das Zuschalten von Kühler- und Innenraumventilatoren, um Motortemperatur und Klimatisierung stabil zu halten. Geliefert wird das Relais mit einem kabelgebundenen Anschlussstück, das den direkten Austausch erleichtert.
Montageempfehlung
- Vor Beginn der Arbeiten Batterie abklemmen, um Kurzschlüsse zu vermeiden.
- Relaisstandort prüfen: In der Regel im Sicherungs-/Relaiskasten im Motorraum oder in der Nähe des Kühlsystems.
- Altes Relais und zugehörigen Kabelsatz entfernen, Steckkontakte auf Korrosion und Beschädigung prüfen.
- Neues Relais mit Kabelsatz einstecken und korrekte Pinbelegung sicherstellen. Bei Bedarf Kabelverbindungen mit Kontaktspray reinigen und Steckverbinder sichern.
- Sicherungen kontrollieren und nach Montage Motor starten, Lüfterfunktionen und Schaltvorgänge prüfen (Leerlauf, Kühlerbetrieb bei erhöhter Last/Temperatur).
- Bei Unsicherheit oder wenn zusätzliche Codierung/Diagnose notwendig ist, Montage durch qualifiziertes Personal durchführen lassen.
Warum das Teil häufig ausfällt
Relais in Kühlkreisen sind Schaltbauteile und unterliegen mechanischem und elektrischem Verschleiß. Häufige Ursachen für Ausfälle sind Korrosion an Steckverbindungen, verschlissene Schaltkontakte durch häufiges Schalten, Feuchtigkeitseintritt, thermische Belastung und elektrische Überlast (z. B. defekte Lüftermotoren). Schäden am Kabelsatz durch Hitze oder Abrieb können ebenfalls zum Ausfall führen.
Praktische Hinweise für Werkstätten
Beim Austausch immer Stecker und Kabelbaum auf festen Sitz und intakte Isolation prüfen. Sollte das Relais kurz nach dem Einbau wieder ausfallen, empfiehlt sich die Prüfung der Lüftermotoren und der zugehörigen Sicherungen sowie der Spannungsversorgung, da Überlast die häufigste Folgeursache ist. Ersatzteilnummern im Angebot nutzen, um die Kompatibilität mit dem Fahrzeug schnell zu prüfen.
