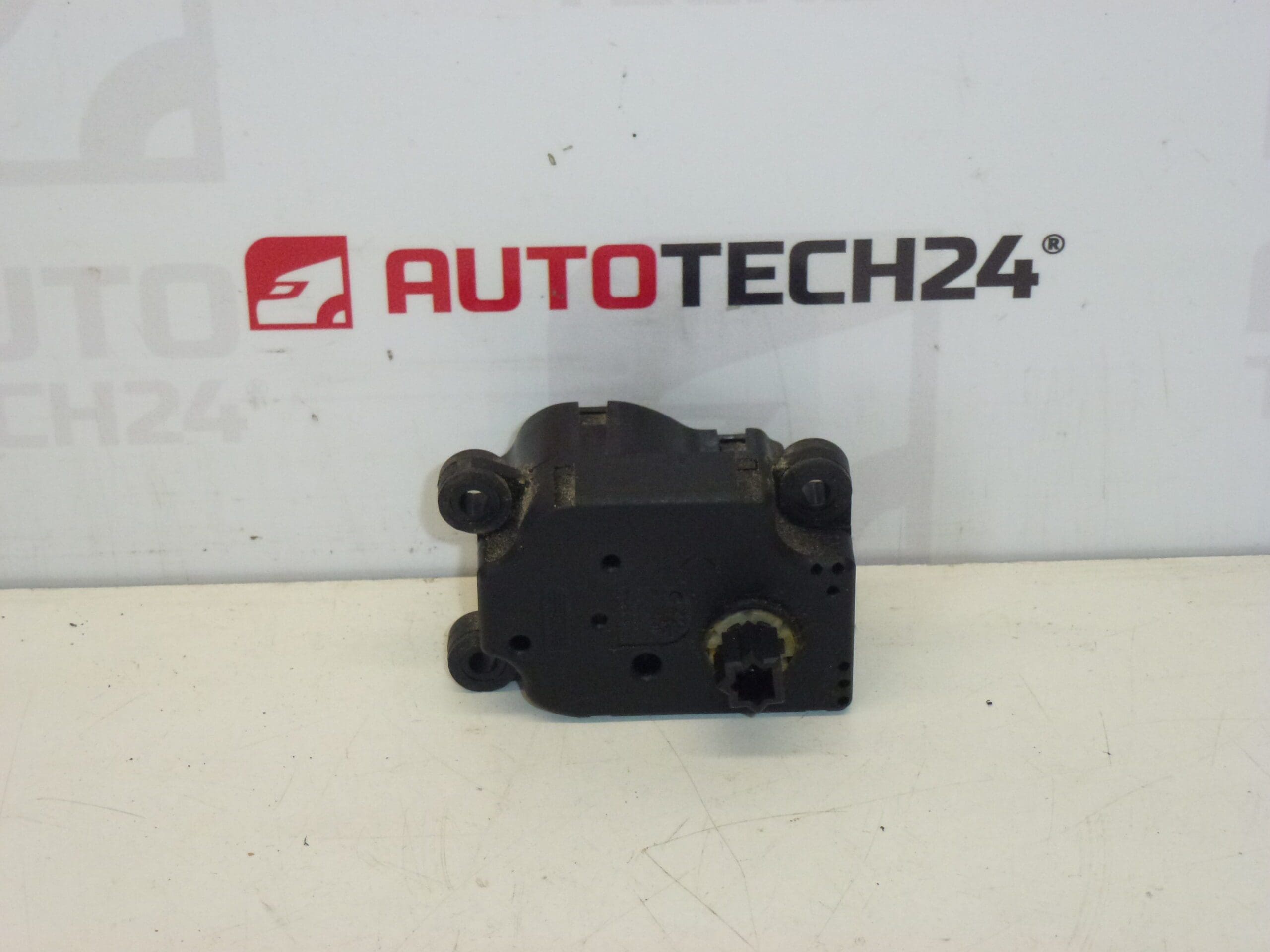

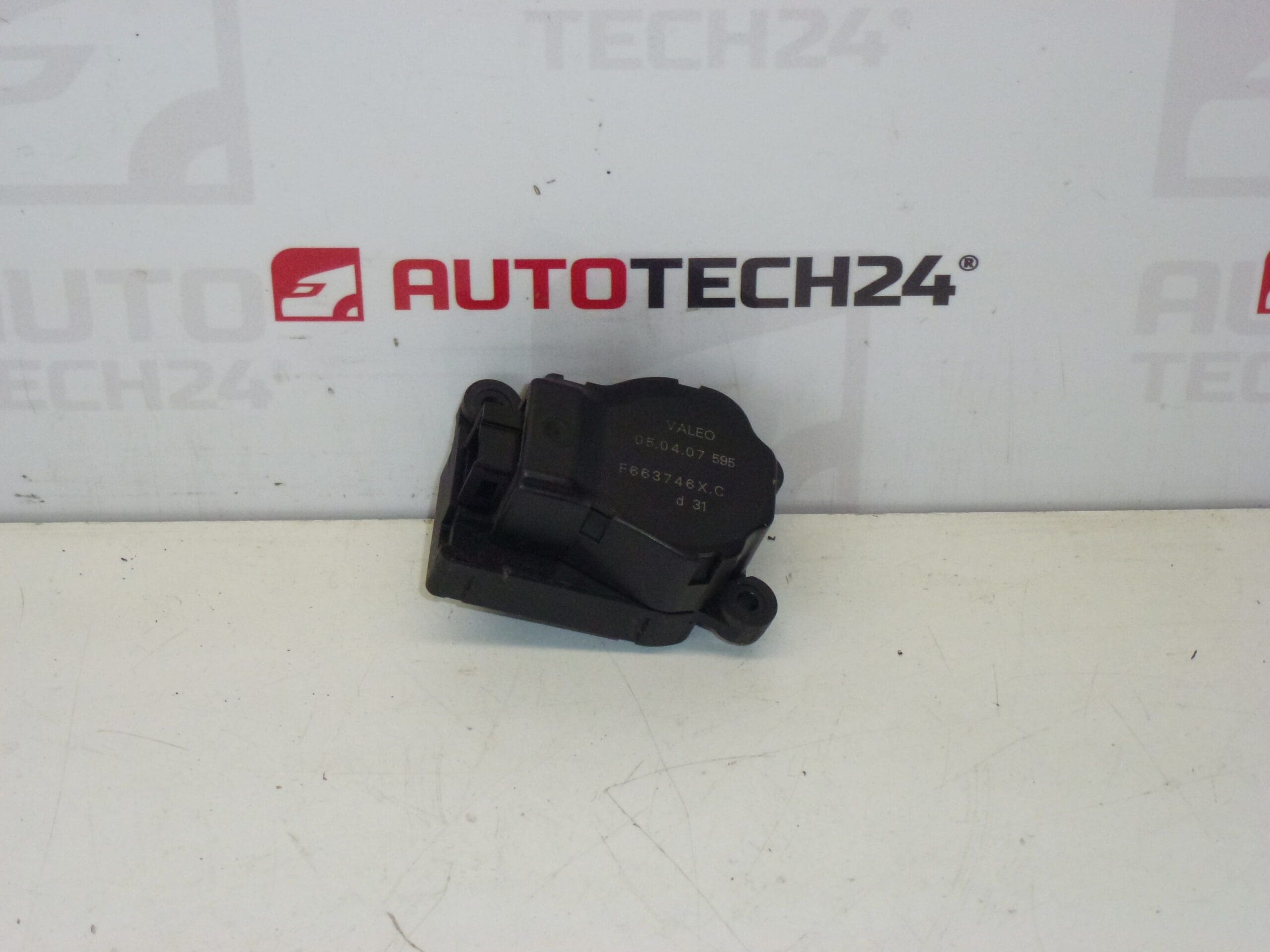

Servo Valeo Citroën Peugeot F663746X.C 6447NL

Beschreibung

Heizungsservomotor für CITROEN C2, C3 und PEUGEOT 1007

Teilebeschreibung

Der Valeo-Servomotor mit der Bezeichnung F663746X.C (PSA-Code 6447NL) ist ein elektrischer Servomotor, der in der Heizungs-/Klimaanlage verwendet wird. Seine Aufgabe besteht darin, die Klappen im HVAC-Gerät zu steuern und so den Luftstrom und die Luftmischung (z. B. Temperatur und Strömungsrichtung) entsprechend den Einstellungen der Regler zu steuern. Wenn der Stellmotor nicht ordnungsgemäß funktioniert, kann es sein, dass die Heizung oder Lüftung verzögert oder unregelmäßig reagiert oder der gewünschte Modus nicht eingestellt ist.

Dies ist ein gebrauchtes Teil, das für eine Reparatur ohne unnötigen Austausch der gesamten Einheit geeignet ist – eine ideale Wahl für Mechaniker und Heimwerker, die ein Teil anhand der genauen Anzahl suchen.

Technische Informationen

• Hersteller: Valeo
• Modell: Citroën C2, Citroën C3, Peugeot 1007
• Andere Nummern: 6447NL

Produktcodes

• Produktcodes: F663746X.C, 6447NL

Installationsempfehlungen

Im Allgemeinen/typischerweise für Heizungs-Servomotoren variiert das genaue Verfahren und der Zugang zu dem Teil je nach Fahrzeugdesign und -ausstattung. Nachfolgend finden Sie ein praktisches und sicheres Verfahren zum Ersetzen dieser Art von Teilen.

1) Vor dem Zusammenbau (Prüfung des Gebrauchtteils)

• Vergleichen Sie die Teilenummern mit dem Altteil: F663746X.C und/oder 6447NL.
• Überprüfen Sie die Übereinstimmung von Stecker (Form, Anzahl der Pins, Verriegelung) und Befestigung (Abstand, Ausrichtung).
• Überprüfen Sie, dass die Welle/der Mitnehmer nicht beschädigt ist und sich leichtgängig drehen lässt (ohne zu klemmen).
• Überprüfen Sie die Verpackung visuell auf Risse, defekte Riegel und den Zustand der Kontakte im Stecker (Oxidation, Verbiegung).

2) Notwendige Werkzeuge und Materialien

• Grundsatz aus Schraubendrehern und Bits (je nach Art des Verbindungsmaterials)
• Ratsche mit Aufsätzen / evtl. kleinen Werkzeugen für beengte Platzverhältnisse
• Stemmeisen aus Kunststoff zum Entfernen von Bezügen/Verkleidungen
• Taschenlampe
• Elektrokontaktreiniger (empfohlen) und trockenes Tuch

3) Schritt-für-Schritt-Montagevorgang

1. Schalten Sie aus Sicherheitsgründen die Zündung aus und klemmen Sie die Batterie ab.
2. Verschaffen Sie sich Zugang zum Servomotor – normalerweise nach dem Entfernen eines Teils der Abdeckungen/Verkleidungen im Armaturenbrettbereich (je nach Ausführung).
3. Machen Sie vor der Demontage ein Foto von der Position des Steckers und der Verkabelung, damit Sie beim Zusammenbau nichts durcheinander bringen.
4. Trennen Sie den elektrischen Stecker (entriegeln Sie die Verriegelung, ziehen Sie nicht an den Kabeln).
5. Befestigen Sie den Servomotor und entfernen Sie ihn vorsichtig, um den Antrieb/das Getriebe nicht zu beschädigen.
6. Überprüfen Sie den Zähler (Hebel/Klappenachse): keine Risse, abgenutzt oder durch Fremdkörper blockiert.
7. Vergleichen Sie das alte und das neue Teil (Ausrichtung, Anschluss, Befestigung). Wenn alles passt, platzieren Sie den Servomotor in der richtigen Position.
8. Montieren Sie die Befestigungselemente und ziehen Sie sie gleichmäßig fest (ohne Gewalt, um Risse in den Kunststoffteilen zu vermeiden).
9. Schließen Sie den elektrischen Stecker an und prüfen Sie, ob er richtig befestigt ist.
10. Setzen Sie die entfernten Abdeckungen/Verkleidungen wieder ein und prüfen Sie, dass keine Kabel eingeklemmt sind.
11. Schließen Sie die Batterie an.
12. Schalten Sie die Zündung ein, führen Sie eine grundlegende Funktionsprüfung durch (Ändern der Temperatureinstellungen/Strömungsmodi) und beobachten Sie die Systemreaktion.

• 4) Kontrollen nach der Montage und Überprüfung der Funktionstests

  • Stellen Sie sicher, dass Änderungen der Heizungs-/Lüftungseinstellungen reibungslos und wiederholbar sind.
  • Stellen Sie sicher, dass sich der Stecker während des Betriebs nicht löst und dass die Verkabelung keine beweglichen Teile berührt.
  • Sollte das System nicht richtig reagieren, prüfen Sie noch einmal den Sitz des Servos auf dem Mitnehmer und den Zustand des Klappenanschlags.

  5) Die häufigsten Montagefehler + wie man sie vermeidet

  • Nicht übereinstimmendes Teil (unterschiedliche Anzahl/Stecker): Vergleichen Sie immer F663746X.C / 6447NL und das physische Design.
  • Beschädigung der Steckerverriegelung: Entriegeln Sie in die richtige Richtung, wenden Sie keine Gewalt an.
  • Falscher Sitz am Fahrer: Das Servo muss ohne Kraft aufsetzen; Wenn es nicht funktioniert, überprüfen Sie die Position und den Zähler.
  • Schrauben in den Kunststoff einziehen: Mit Fingerspitzengefühl anziehen, damit die Befestigung nicht reißt.
  • Klappenstottern ignorieren: Wenn die Klappenmechanik schwergängig ist, kann das neue Servo schnell gehen – zuerst die Ursache der Belastung beseitigen.

  Gründe, warum das Teil beschädigt ist

  • Mechanische Überlastung durch eingefrorene oder verschmutzte Klappen im Heiz-/Klimagerät.
  • Verschleiß der Zahnräder und Innenteile des Servomotors nach jahrelangem Betrieb.
  • Spannungsschwankungen oder schlechterer Kontakt im Stecker (Oxidation, lose Pins).
  • Feuchtigkeit und Schmutz im HLK-Bereich, die die Korrosion der Kontakte beschleunigen oder die Funktion des Mechanismus beeinträchtigen können.
  • Unsachgemäße Montage/Demontage (gebrochene Befestigung, Beschädigung des Steckers, schlechter Sitz am Treiber).
