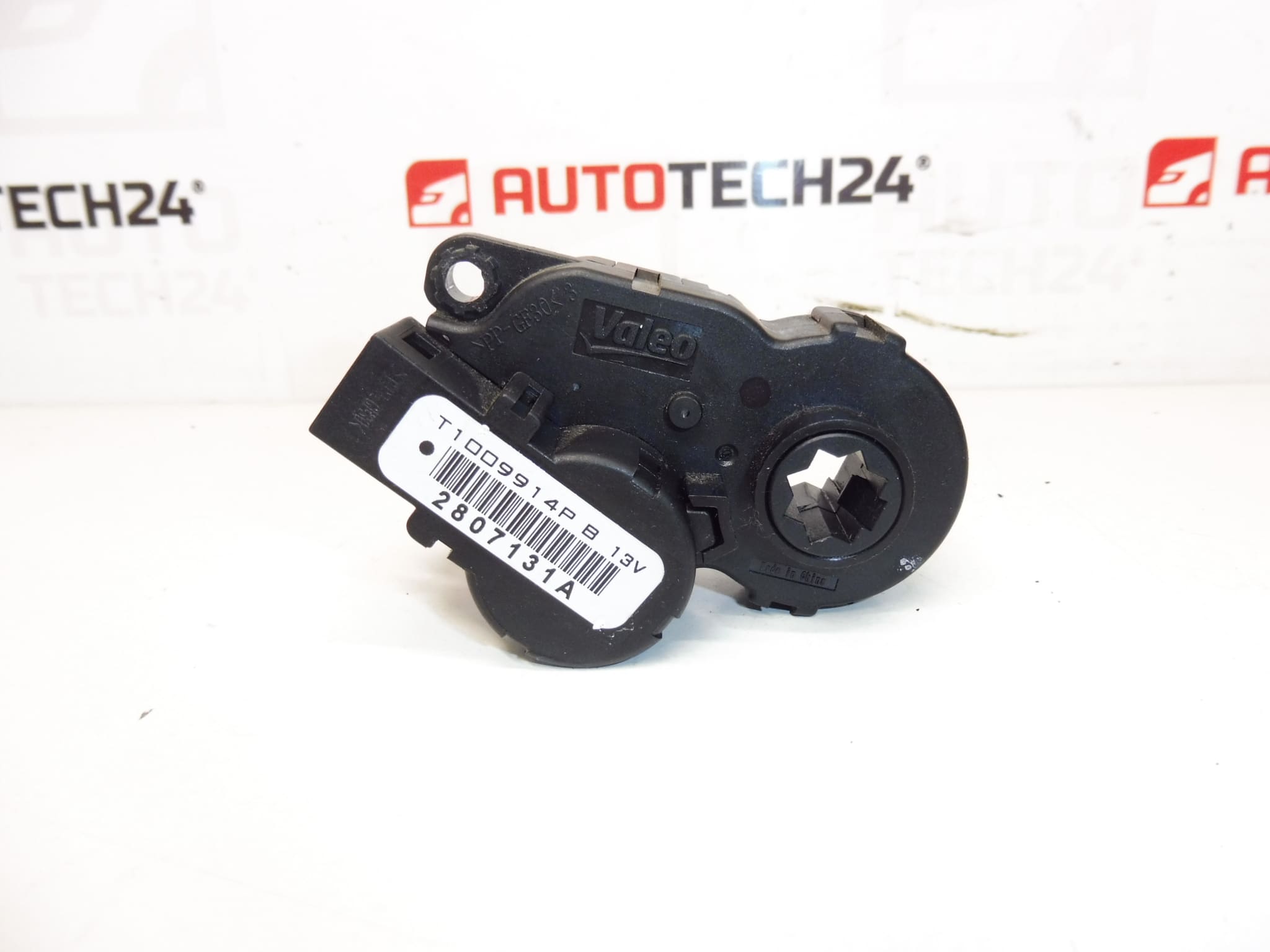

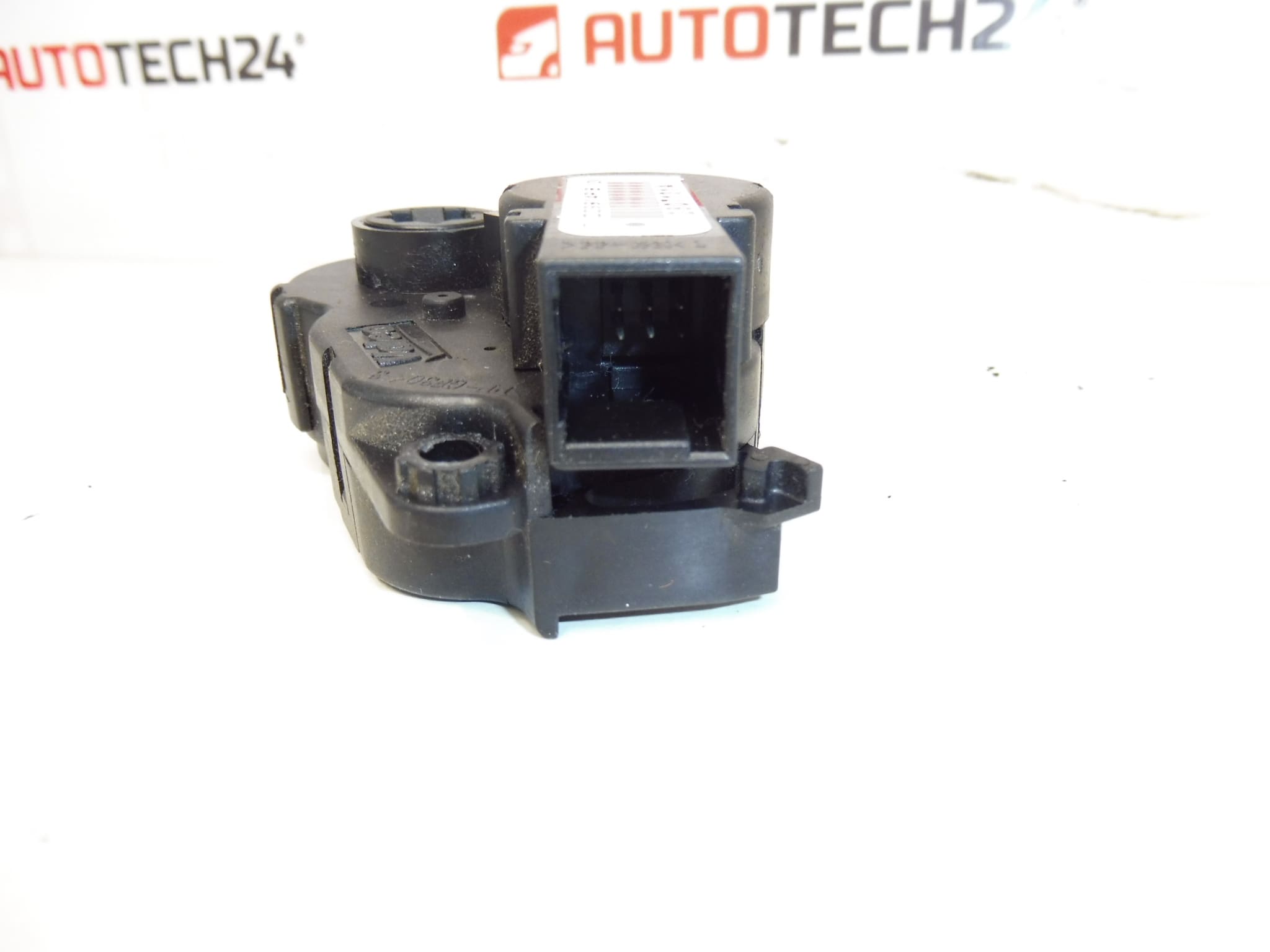

Servo Valeo Citroën Peugeot T1009914P 6479E7

Die Dokumente umfassen die Modelle Citroen C4 II und Peugeot 308, die Kategorien umfassen auch C2 und C3. Um ein Ersatzteil auszuwählen, ist es wichtig, die Produktnummern, den Stecker, die Montage und die Bauform des Antriebs mit dem Altteil zu vergleichen. Die Modellbezeichnung allein garantiert nicht die Kompatibilität aller Heizvarianten.

Liegt die Ursache des Problems in einem defekten Klappenantrieb, ermöglicht der Austausch des Stellmotors selbst eine gezielte Reparatur ohne unnötigen Austausch weiterer Funktionskomponenten.

Technische Informationen

• Hersteller: Valeo
• Modell: Citroen C4 II, Peugeot 308; in den Kategorien C2 und C3
• Andere Nummern: nicht angegeben
• Teiletyp: Servomotor der Heizung
• Zustand: Gebrauchtwagenteil
• Einsatzbereich: Heizung und Lüftung
• Spezifisches Design des gesteuerten Dämpfers und Systems: nicht angegeben

Produktcodes

• Produktcodes: T1009914P, 6479E7

Vergleichen Sie bei der Suche nach einem Heizungsstellmotor diese Markierungen mit den Daten auf dem Originalteil. Überprüfen Sie gleichzeitig die Konformität der mechanischen und elektrischen Konstruktion.

Installationsempfehlungen

Die folgende Vorgehensweise ist allgemein, typischerweise für elektrische Stellmotoren von Heizklappen. Der genaue Zugang zum Teil, die Art der Demontage und die mögliche Einstellung der Endpositionen hängt vom jeweiligen Fahrzeugmodell und der Bauart ab. Befolgen Sie das Serviceverfahren des Herstellers.

1) Vor der Montage

• Vergleichen Sie die Produktnummern, die Gehäuseform, die Befestigungspunkte, den Stecker und den Abtrieb mit dem zerlegten Teil.
• Inspizieren Sie das gebrauchte Teil: Überprüfen Sie es auf Risse, beschädigte Griffe, den Zustand der Kontakte und mögliche Spuren von Feuchtigkeit.
• Stellen Sie sicher, dass der Fehler nicht durch eine beschädigte Verkabelung, einen losen Stecker oder eine blockierte Klappe verursacht wird.
• Drehen Sie den Ausgang des Servomotors nicht mit Gewalt und schließen Sie ihn nicht direkt an die Stromversorgung an, ohne den Anschluss zu kennen.

2) Notwendige Werkzeuge und Materialien

• Normale Handwerkzeuge, die für die verwendeten Befestigungselemente geeignet sind.
• Kunststoffwerkzeuge zum sanften Lösen der Abdeckungen, eine Lampe und ein Behälter für kleine Befestigungselemente.
• Ein sauberes Tuch und möglicherweise ein für elektrische Kontakte geeignetes Produkt.
• Gemäß Serviceablauf Diagnosegeräte zur Funktionsprüfung bzw. Initialisierung des Antriebs.

3) Schritt-für-Schritt-Montagevorgang

1. Sichern Sie das Fahrzeug gegen Bewegung, schalten Sie die Zündung aus und befolgen Sie die vorgeschriebene Vorgehensweise zum Abschalten der elektrischen Anlagen. Klemmen Sie die Batterie gemäß den Anweisungen des Fahrzeugherstellers ab.
2. Gemäß der Servicedokumentation auf den entsprechenden Servomotor zugreifen. Lösen Sie die Abdeckungen vorsichtig, um deren Befestigungen nicht zu beschädigen.
3. Machen Sie vor der Demontage ein Foto von der Position des Teils, der Verkabelungsroute und der Verbindung mit dem Klappenmechanismus.
4. Lösen Sie die Steckerverriegelung und trennen Sie den Stecker, indem Sie am Gehäuse ziehen, nicht an den Drähten.
5. Lösen Sie die Befestigungselemente und entfernen Sie vorsichtig den Original-Servomotor. Befolgen Sie die Art und Weise, wie es am Dämpferantrieb eingesetzt wird.
6. Überprüfen Sie den Dämpfermechanismus und seine Verbindung zum Aktuator. Stellen Sie im Rahmen des Serviceverfahrens sicher, dass der Mechanismus nicht blockiert ist. Überwinden Sie den Widerstand nicht mit Gewalt.
7. Vergleichen Sie die beiden Teile noch einmal und überprüfen Sie die korrekte Montageposition des Ersatz-Servomotors. Nehmen Sie alle Einstellungen nur in der vorgeschriebenen Weise vor.
8. Platzieren Sie den Stellmotor so, dass die Verbindung mit der Klappe richtig passt. Der Teil muss gewaltfrei sitzen; Ziehen Sie einen falsch sitzenden Körper nicht mit Schrauben fest.
9. Sichern Sie das Gerät gemäß dem Serviceverfahren, schließen Sie den Stecker an und prüfen Sie, ob die Sicherung einrastet. Verlegen Sie die Kabel fern von beweglichen Teilen und möglichen Quetschstellen.
10. Stellen Sie die Stromversorgung gemäß den Anweisungen des Herstellers wieder her und führen Sie die vorgeschriebene Klappeninitialisierung oder -kalibrierung durch.
11. Überprüfen Sie die Reaktion auf Heizungs- und Lüftungssteuerungen. Nach erfolgreicher Prüfung die demontierten Abdeckungen wieder montieren und deren Sitz prüfen.
• 4) Kontrollen und Funktionsüberprüfungen nach der Montage
  • Testen Sie bei stehendem Fahrzeug nach und nach die Einstellungen des ausgetauschten Antriebs und beobachten Sie die entsprechende Änderung der Heiz- oder Lüftungsfunktion.
  • Achten Sie auf wiederholtes Klicken, Überspringen oder ungewöhnliches Summen.
  • Wenn das System nicht richtig reagiert, überprüfen Sie den Sitz des Teils, den Stecker und ggf. eine erforderliche Initialisierung, bevor Sie den Austausch erneut versuchen.
  • Das Verhalten des Systems im Normalbetrieb kann bei einer kurzen Probefahrt überprüft werden. Nehmen Sie Einstellungen sicher und ohne Ablenkung vom Fahren vor.

  5) Die häufigsten Montagefehler und wie man sie vermeidet

  • Austausch ohne Ventilkontrolle: Auch ein blockierter Mechanismus kann den Austauschmotor belasten. Beseitigen Sie zunächst die Ursache des Widerstands.
  • Krafteinwirkung auf den Aktuator: kann das Getriebe oder die Verbindung mit dem Dämpfer beschädigen. Überprüfen Sie immer die korrekte relative Position.
  • Zu starkes Anziehen der Befestigung: kann zu Schäden an der Karosserie oder den Halterungen führen. Befolgen Sie die Anweisungen des Herstellers.
  • Unterlassene Initialisierung, falls vorgeschrieben: Überprüfen Sie die Vorgehensweise zur Antriebseinstellung in der Servicedokumentation des jeweiligen Fahrzeugs.

  Gründe, warum das Teil beschädigt ist

  Bei Heizungs-Stellmotoren können generell folgende Ursachen vorliegen. Es handelt sich nicht um eine Beschreibung des festgestellten Zustandes des angebotenen Stückes.

  • Verschleiß von Getriebe und Motor bei langfristig wiederholter Verstellung der Klappen.
  • Erhöhter Widerstand oder Klappensperre, die den Aktuator und seinen Getriebemechanismus überlastet.
  • Feuchtigkeit und Kontaktkorrosion, die die elektrische Verbindung stören können.
  • Beschädigte Verkabelung oder instabile Stromversorgung, was zu Fehlfunktionen des Laufwerks führen kann.
  • Rücksichtslose Demontage oder Montage, insbesondere gewaltsames Drehen der Steckdose, falsche Montage oder Beschädigung der Griffe.
