Beschreibung

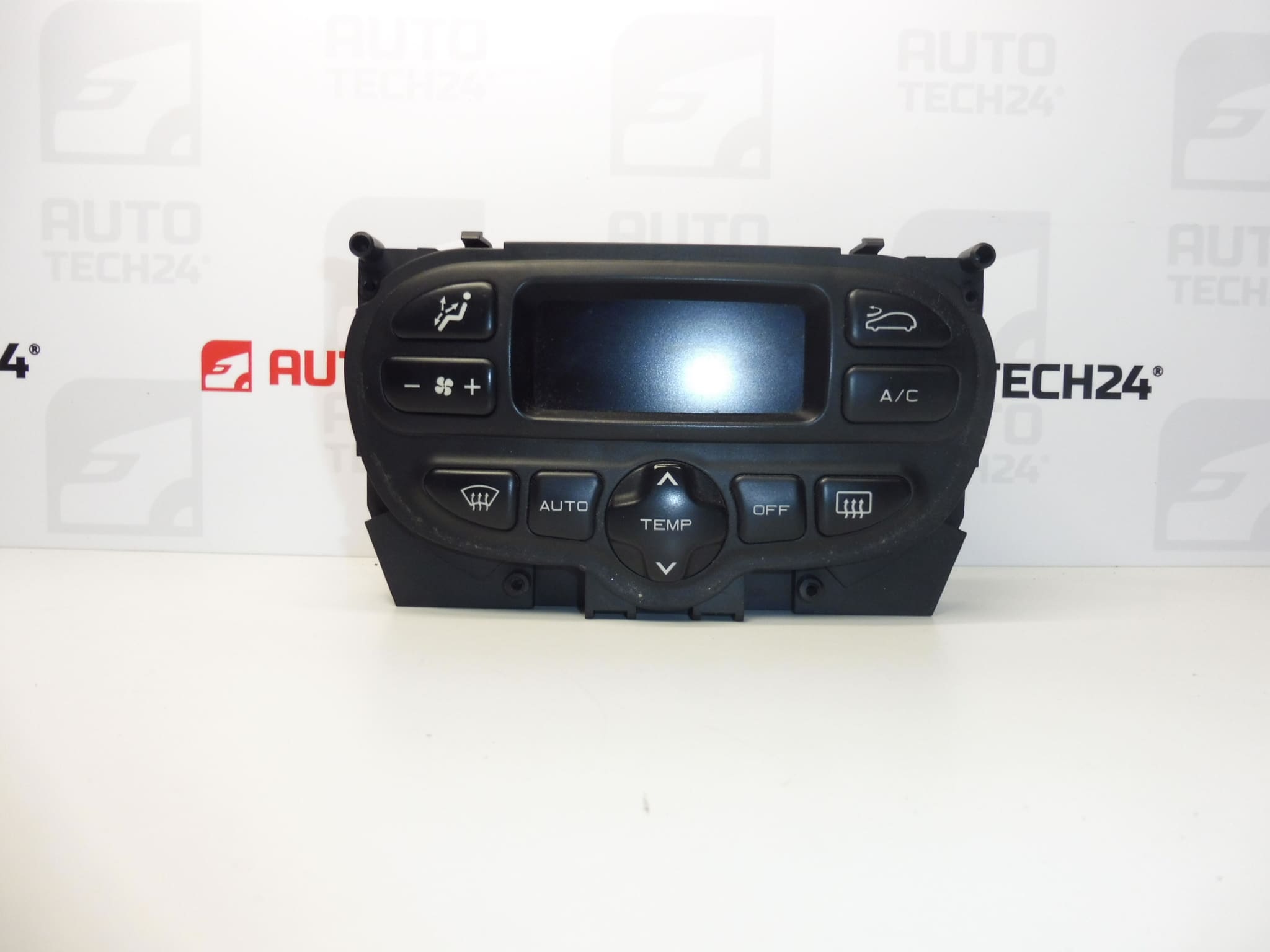

Bedienung für Heizung und Klimaanlage für Citroën Xsara Picasso
Ovladač klimatizace / Heizungsbedienteil pro Citroën Xsara Picasso – kompatibilní s kódy 96314105XT, 6451LV a 6451LT. Tento panel slouží k přímému ovládání topení, ventilace a funkcí klimatizace, včetně regulace teploty, rychlosti ventilátoru a výdechů vzduchu. Díky přehlednému ovládání je ideální pro autoservisy i pro kutily, kteří chtějí rychle a spolehlivě obnovit funkčnost kabinového ovládání klimatizace.
Funkce
Das Bedienteil steuert zentrale Funktionen der Klimaanlage und Heizung:
- Regelung der Temperatur
- Stufenlose bzw. stufenartige Einstellung des Gebläse
- Umschaltung der Luftverteilung (Windschutzscheibe, Fußraum, Mittel)
- Aktivierung/deaktivierung Klimaanlage (AC)
- Umschaltfunktion Umluft / Außenluft
Technische Informationen
- Hersteller: Stellantis / Citroën
- Modell: Citroën Xsara Picasso
- Produktcodes: 96314105XT
- Weitere Nummern: 6451LV, 6451LT, NFP
Montageempfehlung
Vor dem Einbau stets Batterie abklemmen. Ausbau/Einbau in einfachen Schritten:
- Verkleidung im Mittelteil (Mittelkonsole) lösen — Schrauben und Clips entfernen.
- Bedienteil herausziehen, Steckverbinder an der Rückseite vorsichtig entriegeln und abziehen.
- Neues Bedienteil einstecken, Verriegelung prüfen und Bauteil einbauen.
- Verkleidung montieren und Funktion prüfen: Gebläse, Temperatur, Umluft, AC-Betrieb sowie alle Stellungen testen.
In den meisten Fällen ist das Bedienteil nach dem einfachen Stecken sofort betriebsbereit (Plug-and-Play). Bei elektrischen Auffälligkeiten zuerst Sicherungen und Steckkontakte prüfen. Bei Unsicherheit oder zusätzlichen elektronischen Funktionen empfiehlt es sich, die Prüfung mit geeignetem Diagnosegerät durchzuführen.
Warum das Teil am häufigsten ausfällt / Häufigste Ausfallursachen
- Mechanischer Verschleiß der Potentiometer und Tasten durch häufige Bedienung.
- Kontaktkorrosion an Steckverbindern oder verschmutzte Kontakte.
- Feuchtigkeit oder Wassereintritt hinter der Mittelkonsole, což může vést k oxidaci a zkratu.
- Elektrické poruchy způsobené přerušenými kabely nebo vadnými pojistkami.
- Studené pájené spoje na tištěném spoji po stáří vozidla.
Tipy pro montáž a kontrolu po instalaci
- Před opětovným připojením baterie zkontrolovat, zda jsou všechny konektory správně zasunuty.
- Po montáži zkontrolovat všechny funkce včetně přepínání směru ventilace a AC. Zkontrolovat, zda se ventilátor rozbíhá ve všech stupních.
- Pokud po instalaci nefungují některé funkce, prověřit přívod napětí a pojistky před demontáží panelu.
- U automobilů s komplexnější elektronikou doporučeno použít diagnostiku pro kontrolu chybových kódů.
Naše doporučení: Použijte uvedené produktové kódy při hledání náhrady (96314105XT, 6451LV, 6451LT), aby byla zajištěna kompatibilita s Citroën Xsara Picasso. Pro montáž postačí běžné servisní nářadí; při nejasnostech doporučujeme servisní zásah mechanika.
