Beschreibung

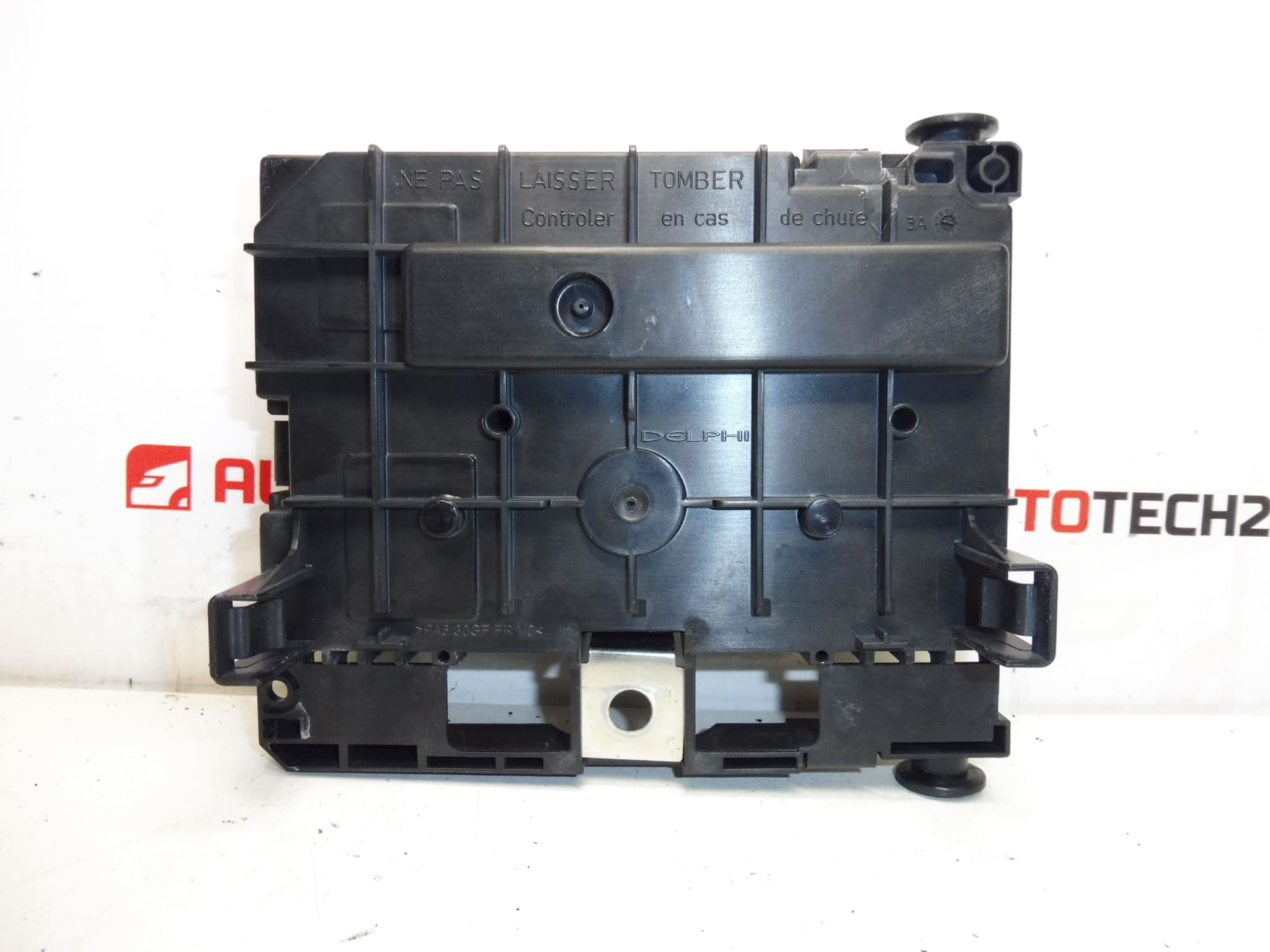

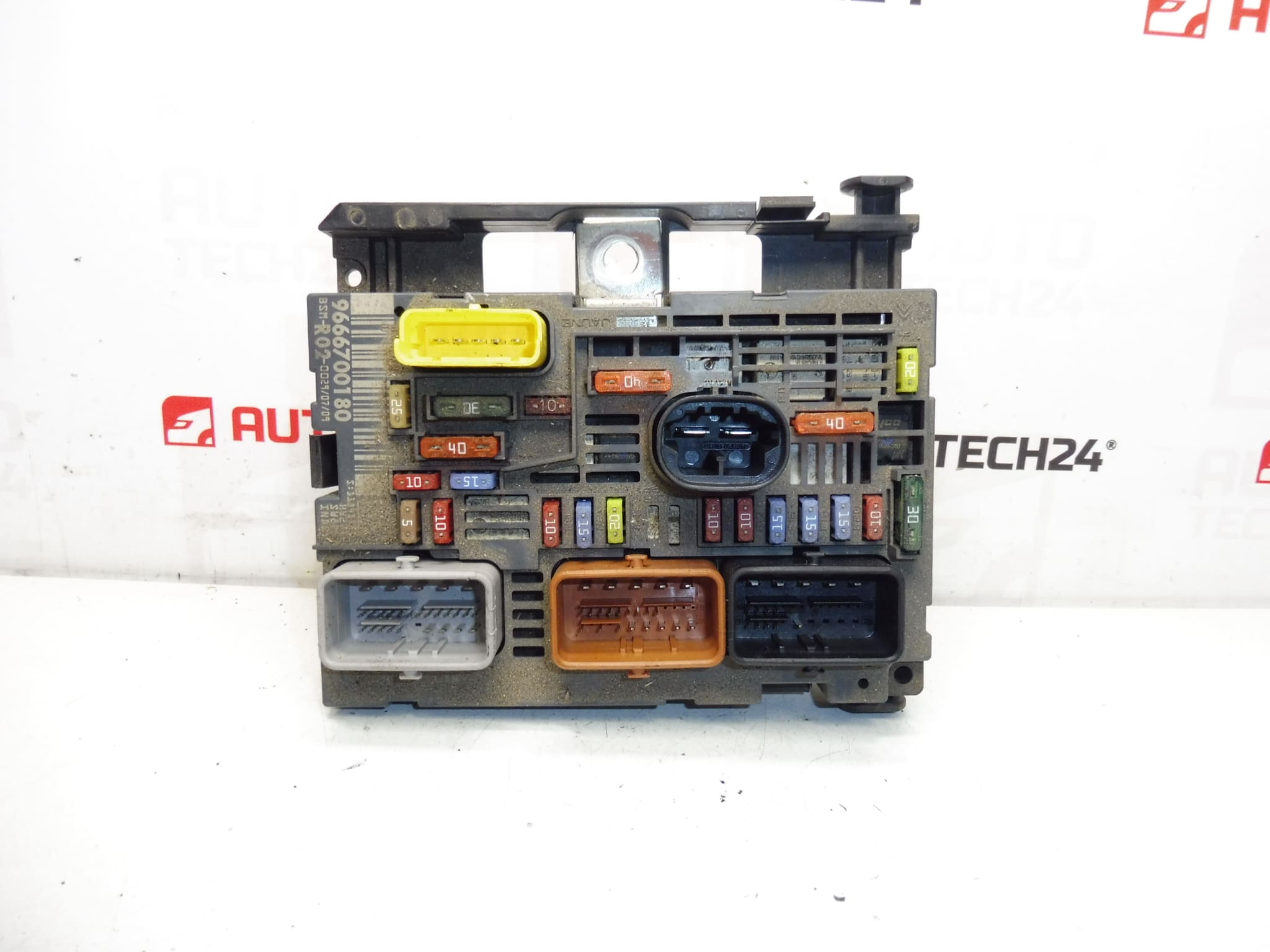

BSM DELPHI R02-00 für CITROEN PEUGEOT Fahrzeuge
Möglicherweise ist eine der Halterungen an der Verpackung gesprungen, was die Funktion jedoch nicht beeinträchtigt
Das Gerät ist voll funktionsfähig
Teilebeschreibung
Diese BSM-Einheit Siemens R02-00 ist für Citroën- und Peugeot-Autos gedacht und wird hauptsächlich nach Originalteilenummern gesucht. Es handelt sich um eine wichtige elektrische Komponente der Motoreinheit, die als Ersatzteil im Falle eines Ausfalls des Originalmoduls oder bei der Lösung von Problemen in der elektrischen Installation des Fahrzeugs dient.
Der Vorteil ist, dass es sich um ein voll funktionsfähiges Gebrauchtwagenteil handelt. Die Verpackung weist möglicherweise eine gesprungene Halterung auf, die nach vorliegenden Informationen die Funktion des Geräts nicht beeinträchtigt. Es ist eine praktische Wahl für Automechaniker und Heimwerker bei der Reparatur eines Autos, wenn es darauf ankommt, die korrekten Markierungen und passenden Codes beizubehalten.
BSM wird oft nach einer bestimmten Bezeichnung gesucht, daher empfehlen wir, auf alle aufgeführten Nummern und Beschriftungen zu achten.
Technische Informationen
- Hersteller: Siemens
- Modell: R02-00
- Andere Nummern: 9666700180, 9807028580, 6500FQ, 6500HK
Teilekategorie: BSM – Motoreinheit / elektrische Komponenten / Steuergerät.
Produktcodes
- Produktcodes: 9666700180, 9807028580, 6500FQ, 6500HK
- Modelle von Labels: 5008 I, Citroën C4 PICASSO, Citroen C5 X7, Peugeot 407
Installationsempfehlungen
Bei diesem Teil handelt es sich um eine BSM-Einheit. Die genauen Montageschritte können je nach Modell und Design des Fahrzeugs variieren. Im Folgenden stellen wir daher ein allgemein gültiges Verfahren vor, das typischerweise für den Austausch dieser Art von elektrischen Teilen gilt.
1) Vor der Montage
- Überprüfen Sie, ob R02-00 und alle wichtigen Teilenummern übereinstimmen.
- Vergleichen Sie die Anschlüsse, die Pinanordnung, die Platzierung der Sicherungen und Relais sowie die Gehäuseform mit dem alten Teil.
- Überprüfen Sie den Zustand der Kontakte, ob sie oxidiert, locker oder mechanisch beschädigt sind.
- Überprüfen Sie den Zustand des Antriebsschranks. Eine gerissene Halterung an der Verpackung darf die Funktion nicht beeinträchtigen, es empfiehlt sich jedoch zu prüfen, ob das Teil sicher befestigt werden kann.
- Bevor Sie mit der Arbeit beginnen, trennen Sie die Batterie und warten Sie, bis sich die elektrische Anlage des Fahrzeugs beruhigt hat.
2) Notwendige Werkzeuge und Materialien
- Grundlegendes Set an Handwerkzeugen
- Passende Werkzeuge zum Lösen von Abdeckungen und Anschlüssen
- Reinigungsmittel für elektrische Kontakte
- Schutzhandschuhe und eventuell eine Taschenlampe
3) Schritt-für-Schritt-Montagevorgang
- Sichern Sie das Fahrzeug gegen Bewegung und schalten Sie die Zündung aus.
- Trennen Sie die Batterie gemäß dem üblichen sicheren Verfahren für Arbeiten an der Fahrzeugverkabelung.
- Greifen Sie auf den Bereich zu, in dem die ursprüngliche BSM-Einheit montiert ist.
- Dokumentieren Sie die Verbindung der Steckverbinder und die mögliche Anordnung der verbundenen Elemente sorgfältig, damit es bei der Montage nicht zu Verwechslungen kommt.
- Trennen Sie vorsichtig alle Anschlüsse. Wenden Sie keine übermäßige Kraft an und lösen Sie die Steckerverriegelungen in die richtige Richtung.
- Entfernen Sie die Originaleinheit von den Halterungen oder Halterungen.
- Vergleichen Sie das alte und das neue Teil noch einmal nebeneinander, insbesondere die Anzahl, Anschlüsse und das Design.
- Reinigen Sie bei Bedarf vorsichtig die Kontaktflächen und prüfen Sie die Anschlüsse auf Verschmutzung oder Anzeichen von Überhitzung.
- Platzieren Sie die Ersatz-BSM-Einheit und befestigen Sie sie ordnungsgemäß.
- Stecken Sie alle Stecker in der richtigen Reihenfolge wieder ein und prüfen Sie, ob sie fest sitzen.
- Bringen Sie alle Abdeckungen und Teile wieder an, die für den Zugang entfernt werden mussten.
- Schließen Sie die Batterie wieder an und führen Sie eine grundlegende Überprüfung der Stromversorgung und der zugehörigen Stromkreisfunktionalität durch.
-
4) Kontrollen nach der Montage und Probefahrt/Funktionsüberprüfung
- Überprüfen Sie die Stromversorgung der elektrischen Systeme auf ungewöhnliches Verhalten, wenn die Zündung eingeschaltet wird.
- Überprüfen Sie den korrekten Betrieb von Stromkreisen, die normalerweise über das BSM mit Strom versorgt oder geschaltet werden.
- Beobachten Sie nach dem Starten die Stabilität des Fahrzeugbetriebs und etwaige Warnmeldungen.
- Machen Sie eine kurze Probefahrt und prüfen Sie anschließend noch einmal, ob das Gerät fest sitzt und die Anschlüsse spielfrei halten.
5) Die häufigsten Montagefehler + wie man sie vermeidet
- Teiletausch bei unvollständiger Anzahl – immer alle verfügbaren Bezeichnungen vergleichen.
- Steckerschäden bei der Demontage – Stecker vorsichtig lösen und niemals mit Gewalt herausziehen.
- Montage auf verschmutzten oder oxidierten Kontakten – Kontakte vor der Montage prüfen und ggf. reinigen.
- Unzureichende Befestigung des Geräts – ein gerissener Verpackungshalter darf die Funktion zwar nicht beeinträchtigen, das Teil muss jedoch nach dem Zusammenbau fest sitzen.
- Arbeiten unter Spannung – Trennen Sie immer die Batterie, bevor Sie das Gerät anfassen.
Gründe, warum das Teil beschädigt ist
- Langfristige Belastung der Verkabelung und Alter der Komponenten
- Feuchtigkeit, Oxidation der Kontakte und Eindringen von Schmutz
- Spannungsschwankungen im Bordnetz
- Überhitzung oder lokale Beschädigung von Kontakten und Anschlüssen
- Mechanische Schäden bei Demontage, Montage oder Handhabung
