Steuergerät Sagem S2PM-271 1.8 16V 9650132880 9644674580 194214

Beschreibung

SAGEM-Steuergerät für Citroen Xsara Picasso 1.8 16V 6FZ

Teilebeschreibung

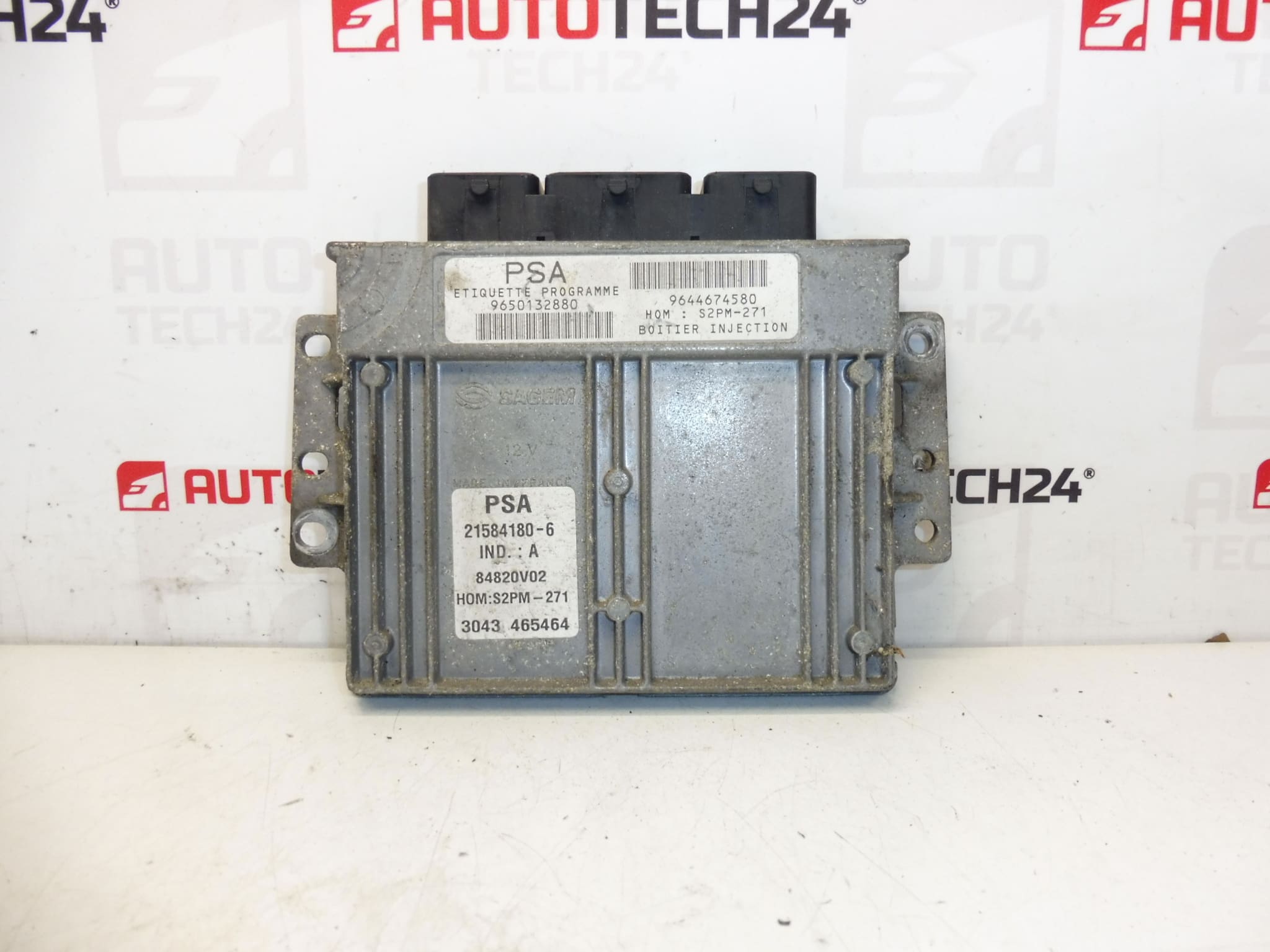

Bei diesem Sagem S2PM-271 ECU-Einspritzsteuergerät handelt es sich um ein gebrauchtes Originalautoteil, das für Citroën- und Peugeot-Fahrzeuge der Stellantis-Gruppe bestimmt ist, während die mitgelieferten Dokumente das Modell Citroën Xsara Picasso 1.8 16V 6FZ zeigen. Das Teil wird häufig nach den Seriennummern 9650132880, 9644674580 und 194214 gesucht, sodass es beim Austausch des Originalgeräts leicht korrekt identifiziert werden kann.

Das Motorsteuergerät ist ein zentraler Bestandteil der elektronischen Steuerung des Motors. Daher ist es wichtig, beim Austausch nicht nur auf die Übereinstimmung der Markierungen zu achten, sondern auch auf den Gesamtzustand der Anschlüsse und des Gerätegehäuses. Sowohl für Mechaniker als auch für Heimwerker ist dies ein Teil, das bei der Behebung von Motorsteuerungsproblemen helfen kann, wenn das defekte Originalteil durch ein gleiches Teil ersetzt werden muss.

Technische Informationen

• Hersteller: Sagem
• Modell: S2PM-271
• Andere Nummern: 9650132880, 9644674580, 194214

Produktcodes

• Produktcodes: 9650132880, 9644674580, 194214
• Modelle mit Labels/Hintergrund: Citroën Xsara Picasso

Installationsempfehlungen

Bei Einspritzsteuergeräten muss sorgfältig und im Hinblick auf die Fahrzeugelektronik vorgegangen werden. Der genaue Arbeitsablauf kann je nach Fahrzeugmodell variieren, im Allgemeinen gelten jedoch für diese Art von Teilen die folgenden Empfehlungen.

1) Vor der Montage

• Überprüfen Sie, ob die Markierungen auf dem Original und dem gelieferten Gerät übereinstimmen, insbesondere die Nummern 9650132880, 9644674580 und 194214.

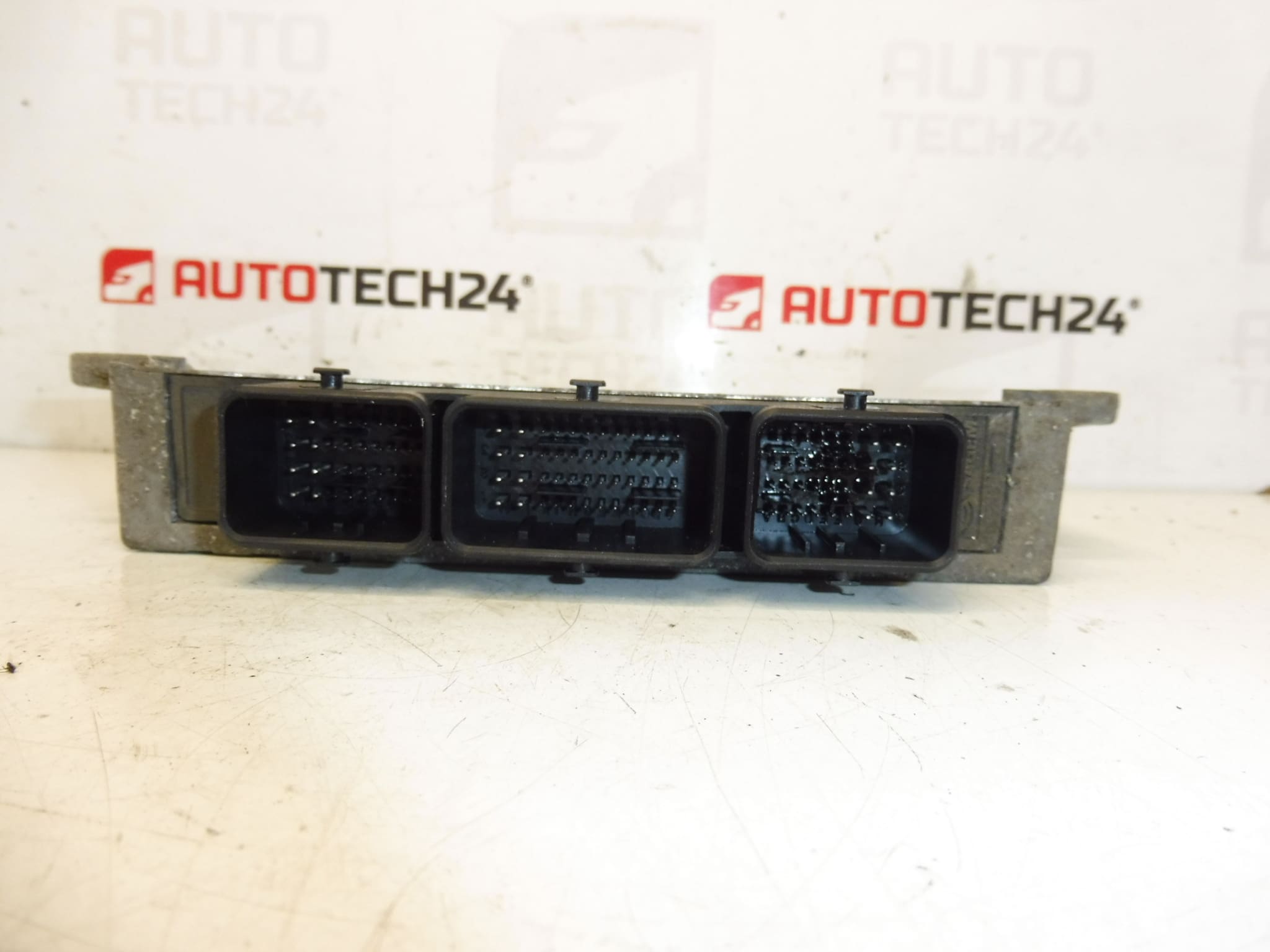

• Vergleichen Sie die Art der Steckverbinder, deren Anzahl, Form und Zustand der Kontakte.
• Untersuchen Sie das Gehäuse des Geräts auf mechanische Beschädigung, Oxidation oder Verschmutzung.
• Bevor Sie mit der Arbeit beginnen, trennen Sie die Batterie gemäß den üblichen Servicepraktiken für Arbeiten an der Fahrzeugelektronik.

2) Notwendige Werkzeuge und Materialien

• Allgemeine Handwerkzeuge
• Saubere Arbeitshandschuhe
• Mittel zur schonenden Reinigung von Steckverbindern
• Diagnosegeräte, die für PSA-Fahrzeuge geeignet sind, falls eine Initialisierung oder Anpassung erforderlich ist

3) Schritt-für-Schritt-Montagevorgang

1. Schalten Sie die Zündung aus und sichern Sie das Fahrzeug gegen ungewollte Bewegungen.
2. Trennen Sie die Batterie ab und warten Sie, bis die elektronischen Systeme vollständig abgeklemmt sind.
3. Demontieren Sie das Original-Steuergerät fahrzeugtypisch und teilelagernd.
4. Trennen Sie alle Anschlüsse vorsichtig, um die Riegel oder Stifte nicht zu beschädigen.
5. Vergleichen Sie das Original- und das Neuteil anhand der Beschriftung, der Nummern und des Steckerdesigns.
6. Reinigen Sie bei Bedarf vorsichtig die Kontaktflächen und prüfen Sie, dass die Stifte nicht verbogen oder verschmutzt sind.
7. Setzen Sie die mitgelieferte Einheit ein und befestigen Sie sie auf die gleiche Weise wie das Originalteil.
8. Schließen Sie die Anschlüsse vorsichtig und ohne übermäßigen Kraftaufwand an.
9. Schließen Sie die Batterie wieder an.
10. Führen Sie eine grundlegende Leistungs- und Kommunikationsprüfung des Geräts mit Diagnose durch, falls verfügbar.
11. Veranlassen Sie bei Bedarf die Anpassung des Geräts an das spezifische Fahrzeugsystem.
12. Stellen Sie sicher, dass nach der Installation keine Fehlerbedingungen auftreten und dass das System standardmäßig reagiert.
• 4) Kontrollen nach der Montage und Probefahrt/Funktionsüberprüfung
  • Überprüfen Sie, ob alle Anschlüsse richtig sitzen und gesichert sind.
  • Überprüfen Sie die Kommunikation des Geräts mit dem Fahrzeug mithilfe der Diagnose, sofern verfügbar.
  • Überwachen Sie das Motorverhalten nach dem Start und die Betriebsstabilität.
  • Überprüfen Sie nach einer kurzen Probefahrt noch einmal, ob eventuelle Fehler oder gespeicherte Fehler vorliegen.

  5) Die häufigsten Montagefehler + wie man sie vermeidet

  • Teileaustausch aufgrund unvollständiger Kennzeichnung – vergleichen Sie immer alle Zahlen auf dem Etikett.
  • Steckerschaden beim Trennen – Lösen Sie die Verriegelungen vorsichtig und ohne Hebeln mit einem ungeeigneten Werkzeug.
  • Baugruppe mit Oxidation oder Schmutz in den Kontakten – vor dem Anschließen alles prüfen und reinigen.
  • Anschließen oder Trennen eines spannungsführenden Geräts – trennen Sie immer die Batterie, bevor Sie mit der Arbeit beginnen.
  • Entfall einer Diagnoseprüfung nach der Installation – nach der Installation empfiehlt es sich, die ordnungsgemäße Funktion des Systems zu überprüfen.

  Montage und Codierung – wichtig

  • Das Gerät ist gebraucht und mit dem Originalauto „gepaart“ (VIN/PIN/Schlüssel).
  • Inbetriebnahmeoptionen:
    1. Klonen von Daten vom alten Laufwerk (EEPROM/Flash) – nach dem Klonen ist das Laufwerk Plug-and-Play-fähig.
    2. Virginisierung und anschließende Initialisierung/Telekodierung über DiagBox (ggf. online) + Anpassung der Schlüssel.
  • Empfehlenswert ist die Durchführung durch einen Experten mit PSA-Serviceausrüstung (DiagBox/Lexia/PP2000).
  • Trennen Sie vor der Demontage/Montage immer die Batterie und befolgen Sie die Anweisungen des Herstellers, um eine Beschädigung des Geräts zu vermeiden.

  Gründe, warum das Teil beschädigt ist

  • Spannungsschwankungen im Bordnetz oder Probleme mit der Stromversorgung
  • Eindringen von Feuchtigkeit, Oxidation von Kontakten oder langfristige Einwirkung von Schmutz
  • Mechanische Schäden bei unsachgemäßer Demontage oder Montage
  • Schäden an Anschlüssen, Stiften oder Kabeln
  • elektronische Überlastung aufgrund eines Fehlers in zugehörigen Teilen des Systems
  • Alter des Teils und langfristige thermische Belastung im Betrieb
