Beschreibung

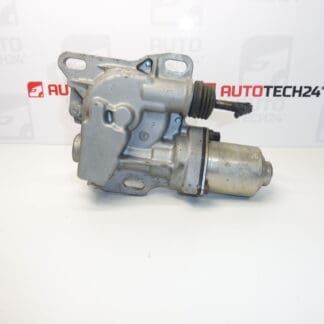

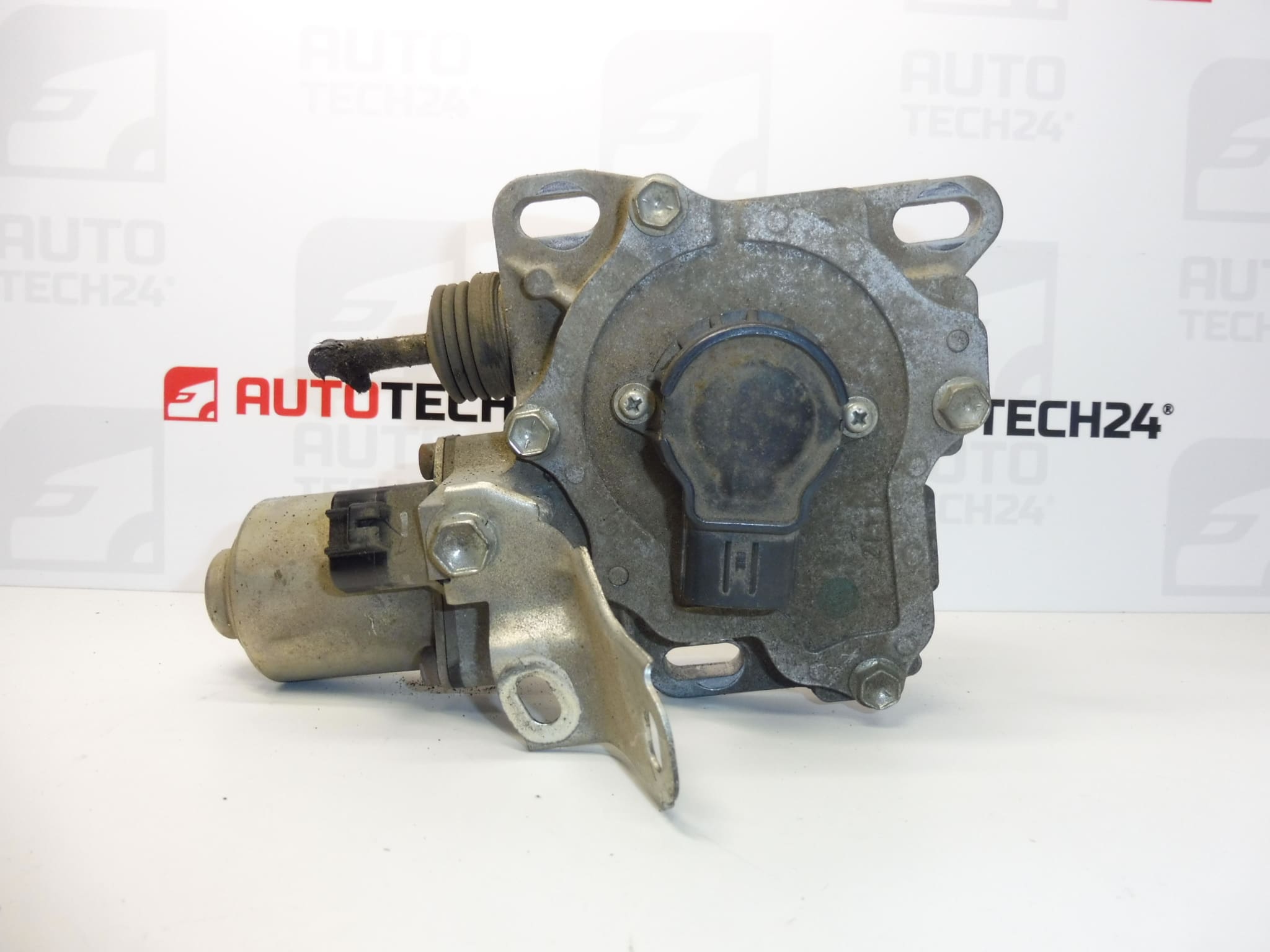

Kupplungsaktuator für CITROËN C1, PEUGEOT 107 und Toyota Aygo
Für robotisiertes SENSODRIVE-Getriebe
Geprüft – 100 % funktionsfähig
Aus einem Fahrzeug mit 48.000 km Laufleistung
Bis Baujahr 2014
Beschreibung des Teils
Gebrauchter Kupplungsaktuator für das robotisierte SENSODRIVE-Getriebe steuert die Kupplung entsprechend den Vorgaben des Getriebesteuerungssystems. Die einwandfreie Funktion dieses Teils ist wichtig für das Anfahren, das Trennen der Kupplung und den Schaltvorgang.
Laut den vorliegenden Unterlagen ist das Teil für Citroën C1, Peugeot 107 und Toyota Aygo bis Baujahr 2014 mit dem angegebenen Getriebetyp bestimmt. Wenn Sie ein Ersatzteil anhand der Teilenummer suchen, sind die wichtigsten Kennzeichnungen 218245 und 1612909880. Vergleichen Sie vor der Auswahl die Kennzeichnung und Ausführung mit dem Originalteil; Modellname und Baujahr allein reichen nicht aus.
Ein Vorteil des angebotenen Teils sind die angegebene Prüfung und volle Funktionsfähigkeit sowie die in den Unterlagen belegte Laufleistung des Spenderfahrzeugs von 48.000 km. Es ist eine praktische Wahl bei der Reparatur der Kupplungsbetätigung, sofern die Diagnose bestätigt, dass genau dieser Aktuator defekt ist.
Technische Informationen
- Hersteller: nicht angegeben; in den Unterlagen ist die Bezeichnung Stellantis CITROEN PEUGEOT angegeben.
- Modell: Citroën C1, Peugeot 107; in der ausführlichen Beschreibung außerdem Toyota Aygo.
- Teiletyp: Kupplungsaktuator.
- Getriebe: robotisiertes SENSODRIVE-Getriebe.
- Zeitraum laut Unterlagen: bis Baujahr 2014.
- Zustand: gebraucht, laut Unterlagen geprüft und 100 % funktionsfähig.
- Laufleistung des Spenderfahrzeugs: 48.000 km.
- Weitere Nummern: nicht angegeben.
Produktcodes
- Produktcodes: 218245, 1612909880.
- Modelle laut Typenschildern: Citroën C1, Peugeot 107.
Die Produktnummern dienen der Identifizierung des Teils. Berücksichtigen Sie beim Vergleich auch die Bauform, die Befestigung und den elektrischen Anschluss des ursprünglichen Kupplungsaktuators.
Montageempfehlung
Die folgende Vorgehensweise ist allgemein für Kupplungsaktuatoren robotisierter Getriebe. Die genauen Schritte für Demontage, Einstellung und gegebenenfalls Initialisierung hängen vom jeweiligen Modell und der Fahrzeugausführung ab. Befolgen Sie die Herstellervorgaben für den Service; dies ist keine modellspezifische Montageanleitung.
1) Vor der Montage
- Prüfen Sie zunächst mit einem Diagnosegerät die Ursache der Probleme. Ein Problem mit der Stromversorgung, der Verkabelung oder der Kupplungsmechanik kann eine Störung der Kupplungsbetätigung imitieren.
- Vergleichen Sie die Teilenummern, die Gehäuseform, die Befestigungspunkte, den Stecker und die Ausführung des Betätigungsmechanismus mit dem alten Teil.
- Prüfen Sie das gebrauchte Teil auf Risse, beschädigte Befestigungen, korrodierte Kontakte und Schäden an Schutzvorrichtungen, sofern vorhanden.
- Bewegen Sie die beweglichen Teile nicht mit Gewalt und schließen Sie das Teil nicht ohne das vorgeschriebene Prüfverfahren direkt an die Stromversorgung an.
2) Benötigtes Werkzeug und Material
- Übliches Handwerkzeug passend zu den verwendeten Verbindungen sowie ein Drehmomentschlüssel zum Anziehen gemäß der Service-Dokumentation.
- Ein geeignetes Diagnosegerät, das das betreffende robotisierte Getriebesystem und dessen Servicefunktionen unterstützt.
- Saubere Tücher, ein geeignetes Mittel zur Reinigung des Bereichs um die Montageflächen und Schutzausrüstung.
- Falls das Fahrzeug angehoben werden muss: eine geeignete Hebevorrichtung und sichere Unterstellböcke.
3) Montage Schritt für Schritt
- Sichern Sie das Fahrzeug gegen Wegrollen und richten Sie einen sicheren Arbeitsplatz ein.
- Lesen Sie vor dem Trennen der Stromversorgung die Diagnoseinformationen aus und notieren Sie die Symptome der Störung.
- Bringen Sie das Getriebe und die Kupplungsbetätigung gemäß der Service-Dokumentation in die für die Demontage erforderliche Position oder den vorgeschriebenen Servicemodus, falls vorhanden.
- Schalten Sie die Zündung aus, warten Sie, bis die Systeme ihre Aktivität beendet haben, und trennen Sie die Batterie gemäß den Herstellervorgaben. Verhindern Sie, dass der Mechanismus während der Arbeit unbeabsichtigt aktiviert wird.
- Machen Sie das Teil entsprechend der Fahrzeugkonstruktion zugänglich. Notieren Sie vor der Demontage den Verlauf der Verkabelung und die Position des ursprünglichen Aktuators.
- Reinigen Sie den Bereich, lösen Sie die Steckerverriegelung und trennen Sie den Anschluss, ohne an den Kabeln zu ziehen.
- Lösen Sie die Befestigung und nehmen Sie den ursprünglichen Aktuator gemäß dem vorgeschriebenen Verfahren heraus. Achten Sie auf eine mögliche mechanische Vorspannung und wenden Sie keine Gewalt an.
- Prüfen Sie die Anlageflächen und die angrenzende Kupplungsbetätigung. Beheben Sie gegebenenfalls Schwergängigkeit oder sichtbare Schäden vor dem Einbau des Ersatzteils.
- Setzen Sie den Ersatzaktuator gemäß dem Serviceverfahren ein. Falls eine Einstellung der Position oder Vorspannung vorgeschrieben ist, nehmen Sie diese gemäß der Dokumentation vor; versuchen Sie nicht, einen fehlerhaften Sitz durch Anziehen der Schrauben zu erzwingen.
- Ziehen Sie die Befestigung gemäß den Herstellerangaben an, schließen Sie den Stecker an und sichern Sie die Verkabelung fern von beweglichen Teilen und Wärmequellen.
- Stellen Sie die Stromversorgung gemäß dem vorgeschriebenen Verfahren wieder her und führen Sie mit einem geeigneten Diagnosegerät die Einstellung, Initialisierung oder Adaption der Kupplungsbetätigung durch, sofern der Hersteller dies beim Austausch verlangt.
- Bringen Sie die ausgebauten Abdeckungen wieder an, prüfen Sie die Befestigungen und führen Sie vor der Fahrt eine Funktionsprüfung durch.
4) Prüfungen nach der Montage und Probefahrt/Funktionsprüfung
Prüfen Sie die Verriegelung des Steckers, den Verlauf der Verkabelung und den korrekten Sitz des Teils. Überprüfen Sie mit einem Diagnosegerät den Systemstatus und das Ergebnis der vorgeschriebenen Einstellungen. Prüfen Sie zunächst die Getriebefunktion bei stehendem Fahrzeug sicher und gemäß dem Serviceverfahren. Nur wenn alles ordnungsgemäß funktioniert, führen Sie unter sicheren Bedingungen eine kurze Probefahrt durch und achten Sie auf das Anfahren, die Schaltvorgänge, ungewöhnliche Geräusche und Warnmeldungen. Brechen Sie die Prüfung bei starkem Ruckeln oder einer Störung der Betätigung ab.
5) Häufigste Montagefehler und wie man sie vermeidet
- Austausch ohne Feststellung der Fehlerursache: Prüfen Sie zuvor die Stromversorgung, die Verkabelung und die angrenzende Kupplungsmechanik.
- Falscher Einbau oder falsche Einstellung: Befolgen Sie die Herstellervorgaben und ziehen Sie das Teil niemals mit Gewalt in Position.
- Vorgeschriebene Adaption ausgelassen: Stellen Sie vor Beginn der Arbeit sicher, dass ein Diagnosegerät mit den erforderlichen Servicefunktionen verfügbar ist.
- Beschädigung des Steckers oder der Kabel: Lösen Sie die Steckerverriegelungen und befestigen Sie die Verkabelung spannungsfrei.
- Aktivierung des Mechanismus während der Montage: Arbeiten Sie bei sicher getrennter Stromversorgung und beachten Sie das vorgeschriebene Verfahren zum Stilllegen des Systems.
Gründe für Schäden am Teil
Bei Kupplungsaktuatoren können allgemein die folgenden Ursachen zu einem Defekt beitragen. Es handelt sich nicht um eine Beschreibung von Mängeln des angebotenen Teils, das laut den Unterlagen geprüft und funktionsfähig ist.
- Betriebsbedingter Verschleiß des Antriebs und des Getriebemechanismus durch wiederholte Betätigung der Kupplung.
- Erhöhter Widerstand der angrenzenden Kupplungsmechanik, der den Kupplungsaktuator übermäßig belasten kann.
- Eindringen von Feuchtigkeit und Schmutz bei beschädigten Schutzvorrichtungen sowie gegebenenfalls Korrosion der elektrischen Kontakte.
- Störungen der Stromversorgung oder Verkabelung, die Fehlfunktionen verursachen und mit einem Schaden am Aktuator selbst verwechselt werden können.
- Unsachgemäße Montage, Einstellung oder gewaltsame Handhabung, die den Mechanismus beschädigen oder seine Belastung erhöhen können.
